CQ型磁力泵

一、CQ型磁力泵产品介绍


        CQ型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进、具有全密封、无泄漏、耐腐蚀等特点,其性能达到国外同类产品的先进水平。


二、CQ型磁力泵产品特点


        磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其他泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

      ■ 磁力泵结构紧凑,拆卸方便
      ■泵体强度高,能耐所有强酸,强碱的腐蚀
      ■采用磁力驱动结构,杜绝了滴漏,绝不污染使用场地
      ■操作简便
      ■适配性强


三、CQ型磁力泵产品用途


       可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体、以及循环谁设备配套、过滤机配套。特别是漏、易燃、易爆液体的抽送,选用此类泵则更为理想

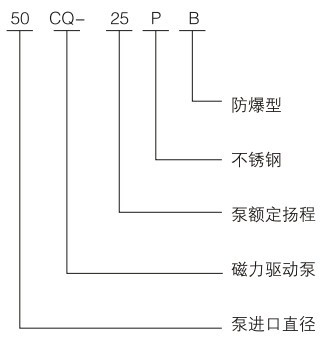

四、CQ型磁力泵型号意义


CQ型磁力泵

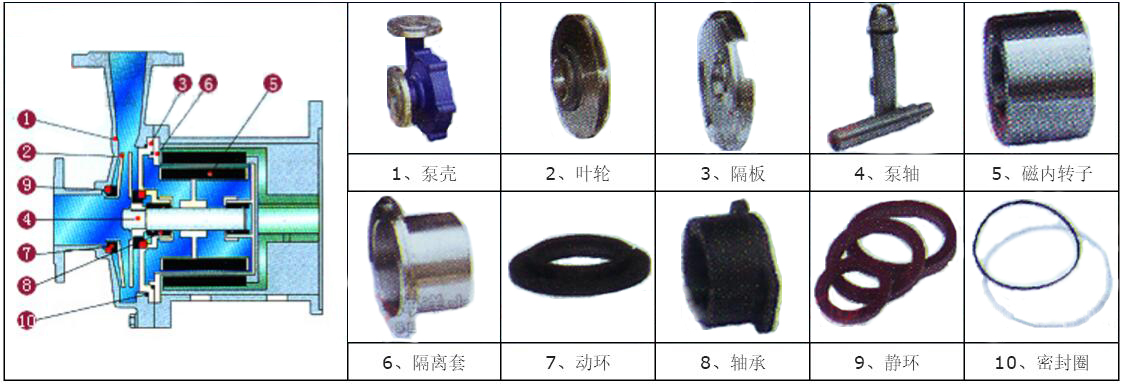

五、CQ型磁力泵结构示意图

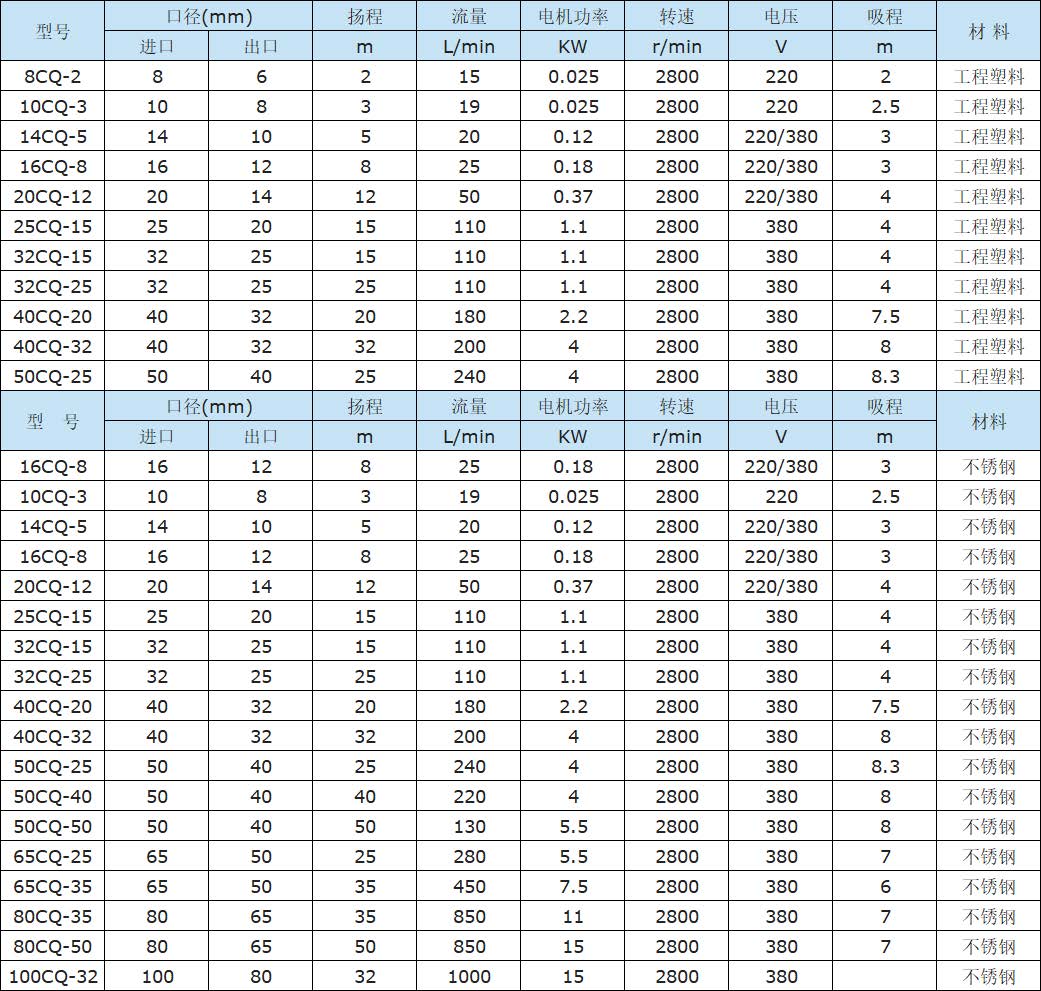

六、CQ型磁力泵性能参数


CQ型磁力泵

七、CQ型磁力泵安装和使用


1、检查电机旋转方向是否与磁力泵转向标记一致。
2、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异赏声响,各紧固件要紧固。
3、磁力泵应水平安装,不宜竖立,塑料泵体不得承受管路重量,对于特殊要求垂直安装的场合,电机务必       朝上。
4、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门。
5、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴收线时,管道需配备       底阀。
6、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。

八、CQ型磁力泵注意事项

1、对于输送液为易沉淀结晶的介质,使用后应及吋清洗,排净泵内积液。
2、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启       动时所造成吋空载运转。
3、磁力泵运行500小时后,应拆检轴承和端面动环的磨损惰况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴       向窜动1.5~2mm时,应更换轴承和轴向动环。
4、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒.需加磁性过滤器。
5、被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度〈60℃,金属泵的使用〈100℃,       辅送吸入压力不大于0.2MPa,最大工作压力1.6MPa、密度不大于1600^kg/m3,,粒度不大于30X10-6         ㎡/S的不含硬颗粒和纤维的液体。
6、泵在使用中环境溫度应小于40℃,电机溫升不得超过75℃。

九、CQ型磁力泵故障原因及解决方法




十、CQ型磁力泵主要材料的耐腐蚀性能
