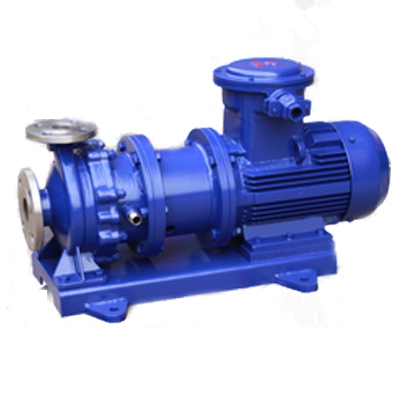

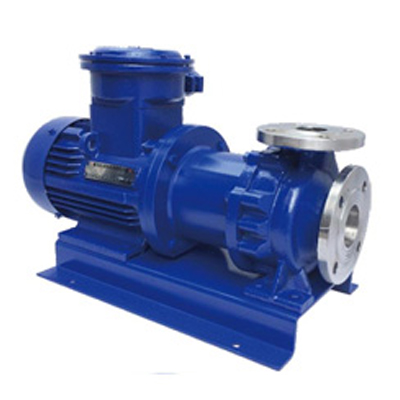

CQB型磁力驱动泵

一、CQB型磁力驱动泵产品介绍


        CQB磁力驱动离心泵(简称磁力泵),通常由电动机,磁力偶合器和耐腐蚀离心泵组 成。其主要特点是利用磁力偶合器传递动力,完全无泄漏,当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过问隙和隔离套,作用于内磁钢上,使泵转子与电动 机同步旋转,无机械接触地传递扭矩。在泵轴的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而完全无泄漏。
       CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵,其技术经济指标与国外同类产品八十年代末的水平相当。
     CQB系列磁力泵型式及基本参数符合JB/T 7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。


二、CQB型磁力驱动泵产品特点


      该泵过流部分采用全不锈钢材料,对有机酸,有机化合物,碱、中性溶液和多种气体都有良好的耐腐蚀性,双螺旋槽碳石墨轴承,具有较强的耐磨性,保证了产品寿命,是无泄漏输送输送腐蚀性介质的理想泵

三、CQB型磁力驱动泵产品用途


      CQB系列磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送易燃、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。

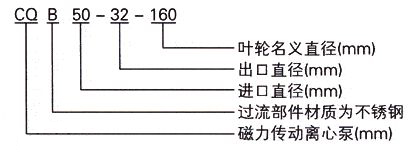

四、CQB型磁力驱动泵型号意义


       CQB型磁力驱动泵

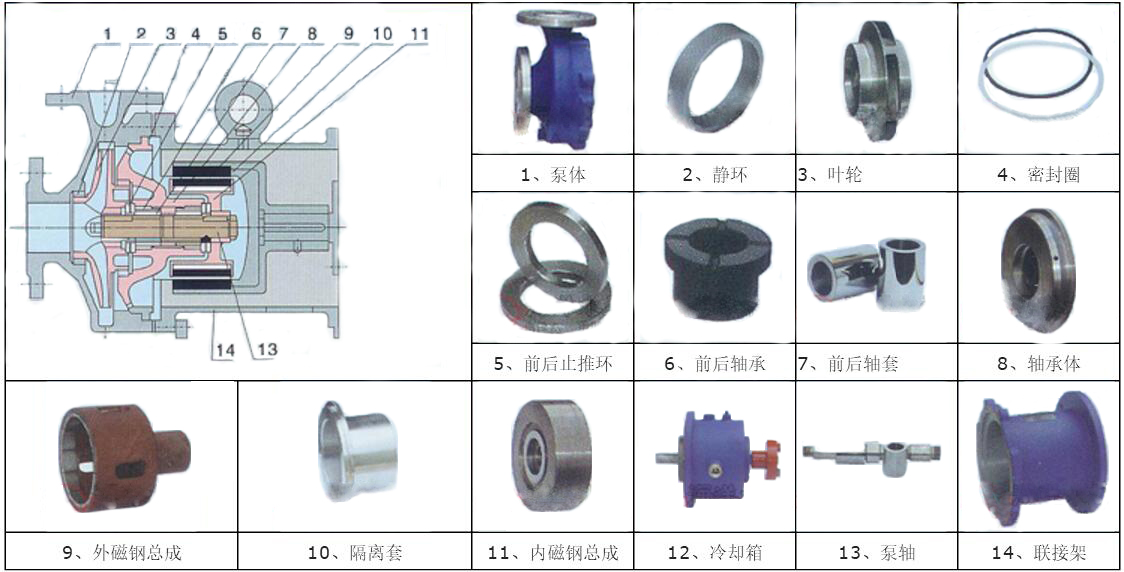

五、CQB型磁力驱动泵结构说明




六、CQB型磁力驱动泵性能参数




七、CQB型磁力驱动泵安装和使用


1、磁力泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
3、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
4、查电机旋转方向是否与磁力泵转向标记一致.
5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
6、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.


八、CQB型磁力驱动泵注意事项


1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动         时所造成载时空载运转。
2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
3、泵使用中环境应小于40℃、电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度<60℃,金属泵的使用温度小于            100℃,输送吸入压力不大于0.2MPa,最大工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-         6m2/S的不含硬颗料和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、磁力泵泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶轮轴向         窜动1.5~2mm时,应更换轴承和轴向动环。

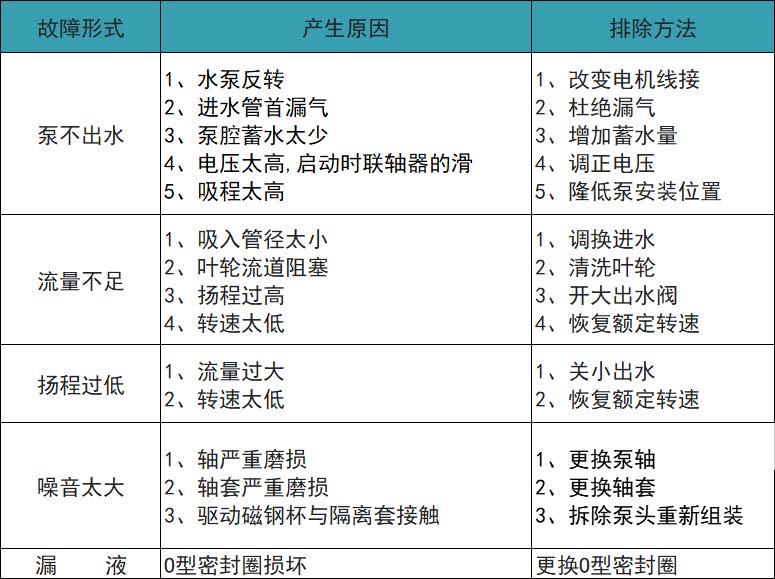

九、CQB型磁力驱动泵故障原因及解决方法

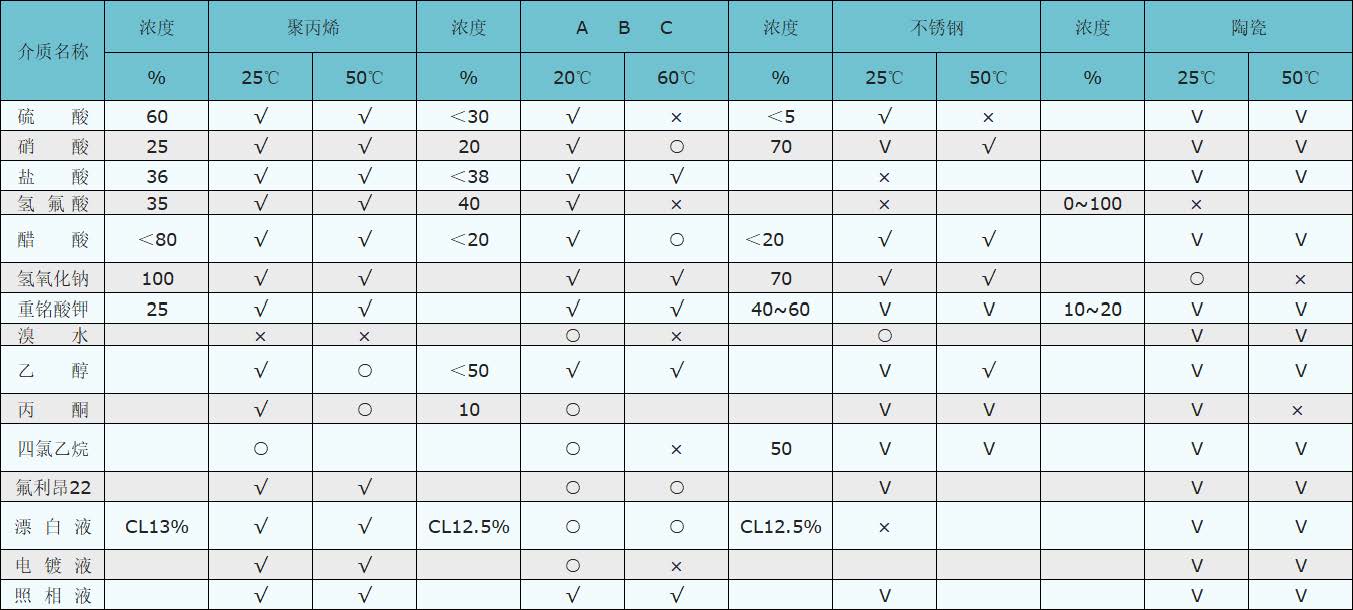

十、CQB型磁力驱动泵故障主要材料的耐腐蚀性能
