CQG耐高温磁力驱动泵

  • 一、产品介绍 CQG型耐高温磁力驱动泵(耐温250℃)(简称磁力泵)通常由电机磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成其主要特点是利用磁力偶合器传递动力完全无泄漏。
  • 咨询热线:17729388715
  • 产品详情

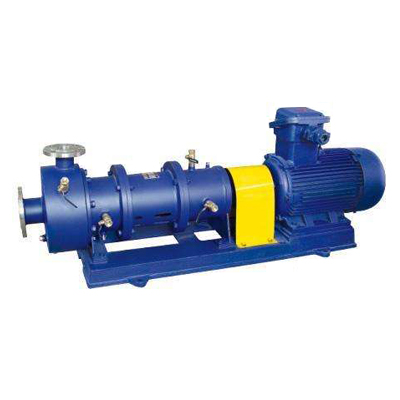

CQG系列耐高温磁力驱动泵

一、CQG耐高温磁力驱动泵产品介绍


        CQG型耐高温磁力驱动泵(耐温≤250℃)(简称磁力泵)通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,完全无泄漏。当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过了间隙和隔离套,作用与内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而无泄漏,磁力偶合器的磁性材料采用了高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置,防止泵送高温介质之热量传导至电机。以保持电机的正常运转,从而达到无泄露输送高温介质。
      CQG型高温磁力泵的过流部件根据需要可分别采用304、304l、302、321、316、316l、ub6、cd4mcu、钛合金、镍基合金等耐腐蚀材料。 高温磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵,其技术经济指标接近国外同类产品水平,其型式、基本参数及技术性能符合jb/t7742-95《小型磁力传动离心泵》的标准要求主要用途及适用环境。


二、CQG耐高温磁力驱动泵产品特点


       CQG型高温磁力泵的设计具有可靠性高、使用寿命长、通用化程度高的特点,磁力驱动泵又称无轴封泵,它以静密封取代动密封,使泵的过流部件完全处于密封状态,因采用磁力联轴器传动,所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。

三、CQG耐高温磁力驱动泵产品用途


       广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构。国防工业等单位抽送酸、碱液、油类,稀有贵重液、毒液、挥发性液体以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送,选用此泵则更为理想耐高温磁力驱动泵用在石油精制、石油化工和化学工业及其它地方输送特殊的石油、印染原料及其高温介质(使用温度t<150℃)

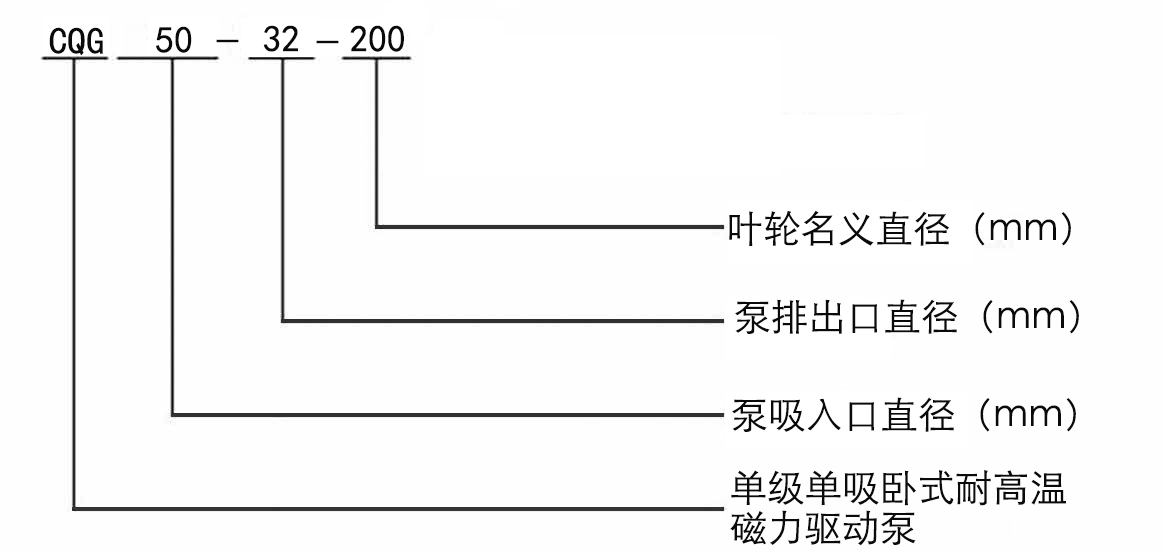

四、CQG耐高温磁力驱动泵型号意义


CQG系列耐高温磁力驱动泵

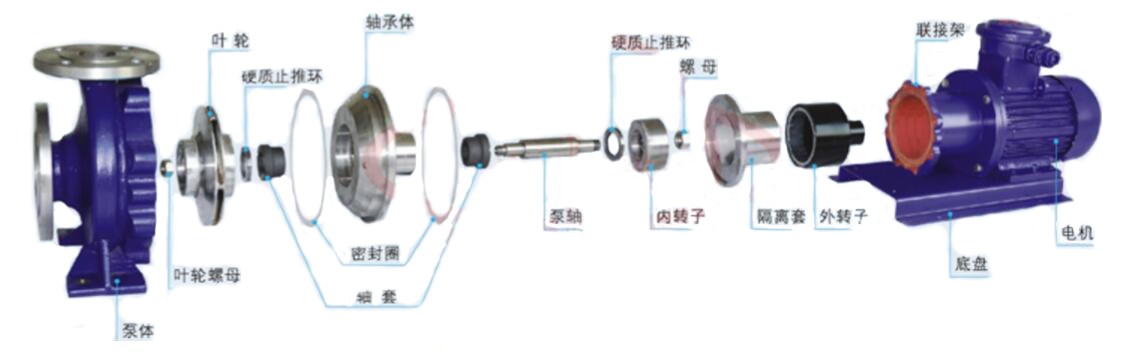

五、CQG耐高温磁力驱动泵结构示意图


CQG耐高温磁力驱动泵

六、CQG耐高温磁力驱动泵使用环境


CQG高温磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业,是输送高温类易燃、易爆、挥发、有毒、稀有贵重液和各种腐蚀性液体的理想设备。适用于输送系统工作压力小1.6MPa,温度不超过300℃,密度:小于1840kg/m,粘度不大于30cm/S的不含硬颗粒和纤维的液体。

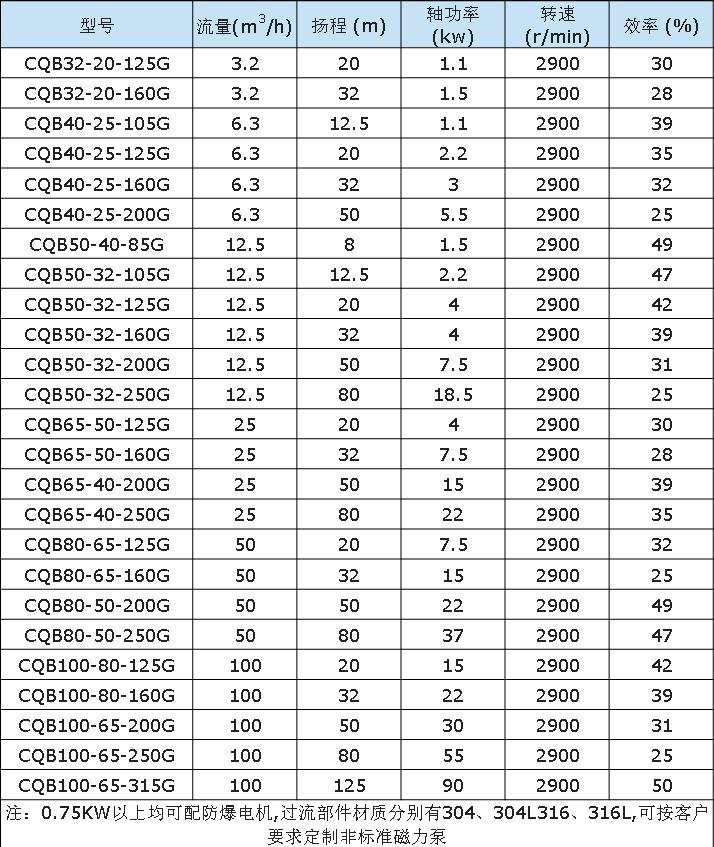

七、CQG耐高温磁力驱动泵性能参数


CQG耐高温磁力驱动泵

八、CQG耐高温磁力驱动泵安装和调试


(一)CQG高温磁力泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。开泵前.            首先应打开冷却水回路.进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。
(二)当抽吸液面高于果轴心线时.起动前打开吸入管道阀门即可.若抽吸液面低于泵轴心线时.管道需配备底          阀。
(三)泵使用前应进行检查.电机风叶转动要灵活.无卡住及异常声响.各紧固件要紧固。
(四)检查电机旋转方向是否与磁力泵转向标记一致。
(五)电机启动后.缓慢打开排出阀.待泵进入正常工作状态后.再将排出阀调到所需开度。 泵停止工作前.应先         关闭排出阀门.然后切断电源.再关闭冷却水管阀门。

九、CQG耐高温磁力驱动泵注意事项


(一)因磁力泵轴承的冷却和润滑是靠被输送的介质.所以绝对禁止空运转.同时避免在工作中途停电后再启动       时所造成时空栽运转。
(二)被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
(三)被输送的介质及其温度应在泵材允件范围内。泵的使用温度〈280℃,最大工作压力1.6MPa, 密度不大于       1840kg/m3,粘度不大于30cm2/S的不含硬颗粒和扦维的液体。特殊工况应严格按合同协议規定。
(四)对于输送液为易沉淀结品的介质,使用后应及时清洗,排净泵内枳液。
(五)磁力泵正常运行1000小时后.应拆检轴承和端面动环的麿损情况,并更換不宜再用的&损件。
(六)本系列泵内外磁性联轴器采用高性能永磁材料,可能对下列器件产生潜在危害,请将下列器件与本系列泵       保持距离。
如:心脏起博器、信用卡及其它磁卡、计算器,计算机磁盘、手表等。

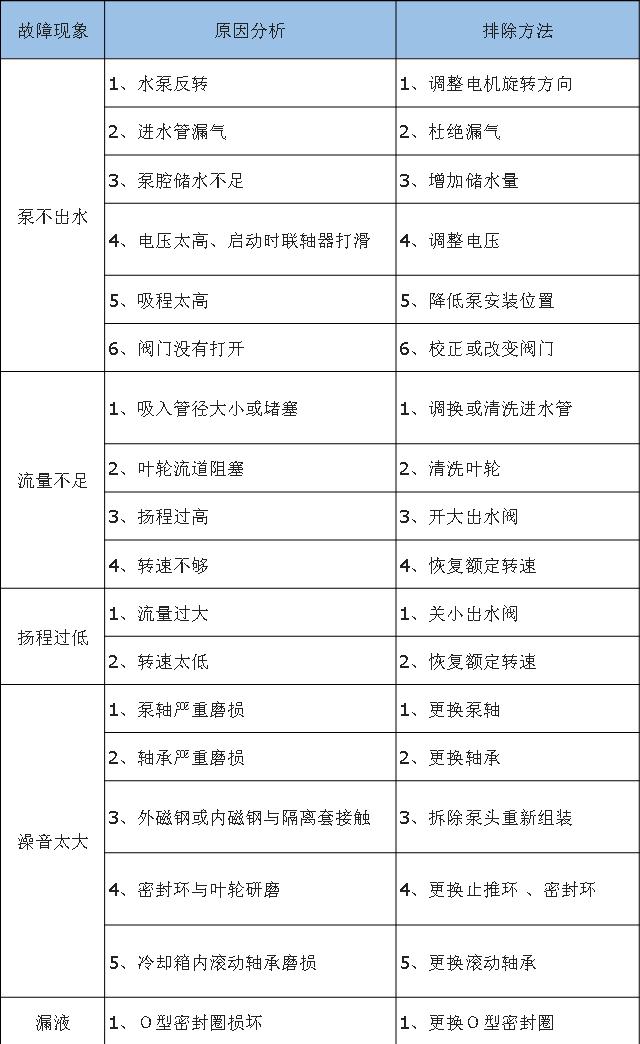

十、CQG耐高温磁力驱动泵故障原因及解决方法
