一、PW/PWF卧式排污泵产品介绍

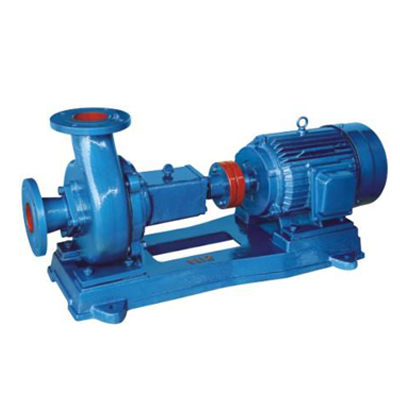

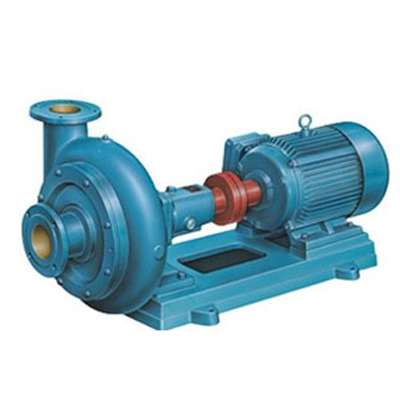

PW、PWF型污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。
二、PW/PWF卧式排污泵产品特点
1、安全可靠、减少维修费用：经过平衡校验的转子部件及合理的轴承 布置有效地平衡了泵的径向力及 轴向力，从而保证了机组能够长期稳定的运行，且具有振动小、噪音低。
2、过流能力强，顺畅的大流道，特殊的叶轮防堵设计，确保泵运行高效且无堵塞。
3、双重密封、双重防护：两重机封串联配置，真正实现双重保护，确保电机安全
三、PW/PWF卧式排污泵产品用途
可用于抽送80℃以下带有纤维或其它悬浮物的液体，供城市和工矿企业排除污水粪便之用，为建筑施工，农田排灌，企事业工序中的污水，抽吸与排送，除适用输送污水外，还适用于作疏水泵，纸浆泵，灌溉用等。PW排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质
四、PW/PWF卧式排污泵结构
本型泵主要由：泵盖(1),泵体(2),叶轮(3),轴(15),轴封体(4),轴承箱(11)及联轴器部件等组成〈见图1：结构图〉
泵出口垂直向上,也可装成水平方向,本泵由弹性联轴器直接传动(亦可根据需要改用皮带传动)。
叶轮内仅有两片曲面叶片,因此流道宽畅,可通过一般性悬浊颗粒。
叶轮背面有4片副叶片,以平衡轴向推力,制造时叶轮经过静平衡试经验。
泵的旋转方向从驱动端看为顺时针方向。
轴承箱轴承用稀油润滑、油位高度由油标指示、油位应处于正常油位线。
本泵轴封采用油封團密封、密封性能好、更换方便。
密封环由铸铁制成,固定于泵盖上,磨损后可用备件更换。
泵盖和叶轮进口端的间隙f,密封环与叶轮装配间隙T(见结构图〉及配用底阀内径列于表1
五、PW/PWF卧式排污泵型号意义
六、PW/PWF卧式排污泵性能参数
七、PW/PWF卧式排污泵装配与拆卸
先检查各另、部件有无存在影响装配的缺陷,然后将其擦洗干净后,方可进行装配。
1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。
2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。
3、先将轴承装入轴两端,一起装入轴承箱,然后装上轴承压盖。
4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧,然后装上泵体和泵盖。
拆卸与装配须序相反。
八、PW/PWF卧式排污泵安装
1、安装
(a)、清除底座上的油腻和污垢,把底座放在地基上。
(b)、用水平仪检查底座的水平度,允许用楔铁找平(已组装好的机组,可利用泵的出口法兰平面检查水平度)。
(c)、用水泥浇灌地脚螺检孔眼。
(d)、水泥干固后应检查地脚螺栓是否松动,然后拧紧地脚螺栓、重新检查水平度。
(e)、清理底座的支持平面、水泵脚和电机脚的平面,并把水泵和电机安装到底座上去。
(f)、联轴器之间应保持一定的间隙,检查水泵轴与电机轴中心线是否一致,可用薄垫片调整使其同心。测量联轴器的外园上下、左右的差别不得超过0.1mm,两联轴器端面间隙一周上最大和最小的间隙差不得超过0.3mm。
2、注意事项
1) 泵进出口水管应设支承,不得以泵体作支承：
2) 出口水管路应装设闸阀;
3)在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。
九、PW/PWF卧式排污泵起动、停止和运转
1、起动
1)检查轴承箱内是否已加油、油位是否正常油位线。
2)检查电机旋转方向是否与泵的旋转方向一致。
3)关闭吐出口闸阀及压力表旋塞,同时经泵体上部螺孔,向泵的吸水管内灌水。
4)启动电机、并打开压力表旋塞。
5)待水泵达正常转速工作、压力表显示相应压力时,打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。
2、停止
1) 先慢慢关闭出水管路闸阀,然后切断电源。
2) 若遇冰冻季节,停机后,打开泵体下部的四方螺塞,放空存水,以免冻裂。
3) 若长期不用,则各部件应拆开擦净,并在滑动面涂上防锈油,妥善保存。
3、运转
1) 在泵运转过程中,必须注意观察仪表、轴承发热情况,填料漏水及泵的振动、杂音等情况是否正常,如发现异常应及时处理。
2) 轴承最高温度不得超过75℃。
3) 轴承油应保持在正常油位线,不能过高或过低,过低应及时加油。
4) 密封环与叶轮的配合间隙,大于以下规定值时应更换新的密封环。
吸水口直径≤100mm时,直径方向总间隙≥1.5mm时
吸水口直径> 100mm时,直径方向总间咪≥2mm时
十、PW/PWF卧式排污泵故障分析及其排除方法
