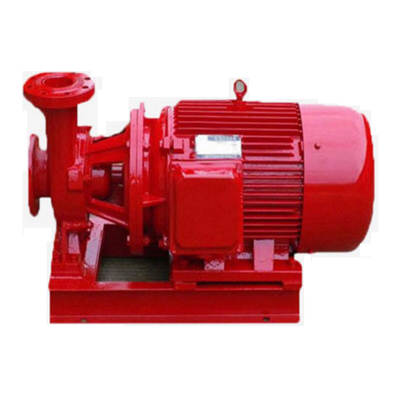

一、XBD-W型卧式消防泵产品介绍
XBD-W型单吸单级消防泵由电机和泵两部分组成，消防泵和电机同轴，泵结构包括泵体、叶轮、泵盖、机械密封等不见组成。泵进、出口在同一水平轴线上，且口径规格相同，装卸极为方便，占地面积小。泵设有安装底座，便于安装，增加泵运行的稳定性。泵密封采用机械密封，具有密封可靠，无泄露的特点。泵的轴向力由叶轮设平衡环来进行平衡。泵的进出口法兰按1.6MPa压力设计，管路配套方便
二、XBD-W型卧式消防泵产品特点
1、消防泵结构紧凑、体积小、外形美观，其立式结构决定安装占地面积小，其重心合于泵脚中心，
因而增强了泵的运行稳定性和使用寿命。
2、消防泵吸入口和吐出口均水平方向，简化了管路的连接。
3、多级式可根据需要，吸入口和吐出口可安装成同方向或90°180°270°几个不同方向以满足不同的
连接场合。
4、消防泵压力可根据需要增减水泵级数并切割叶轮外径予以满足，而不改变安装占地面积，这是其
他泵类所不具有的。
5、消防泵转子具有较小的绕度，运行平稳、振动小、噪音低、使用寿命长。
现在市场上XBD型卧式单级消防泵生产厂家很多，那XBD型卧式单级消防泵哪家好呢？贝德泵业专业生产的XBD型卧式单级消防泵、自吸泵型号很齐全，欢迎大家前来咨询、选购。
三、XBD-W型卧式消防泵产品用途
XBD-W型卧式消防泵适用于消防管道增压送水。用途是输送清水或物理化学性质类似于清水的其它液体进行增压之用。卧式泵使用介质温度不超过80℃，适用于工业和城市给排水、高层建筑增压送水、园林喷灌，远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。
四、XBD-W型卧式消防泵使用条件
1、系统最高工作压力为1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa(泵系统工作压力大于1.6MPa时应在订货 时另行提出,以便在制造泵的过流部件和联接部件时采用铸钢)
2、输送介质为清水或物理化学性质类似清水的其它液体。
3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%。
五、XBD-W型卧式消防泵型号意义
六、XBD-W型卧式消防泵结构示意图
(1)吸入室：采用水力模型设计而成。
(2)叶 轮：采用水力模型设计而成,高效节能。
(3)泵 体：采用水力模型设计而成。
(4)取压塞：安装压力表及真空表,以监控泵的正常高效运行。
(5)放气塞：确保泵的正常维护。
(6)机械密封：采用不锈钢、硬质合金、氟橡胶等材料制成,耐用消费品磨损,无泄漏,运行寿命长。
(7)泵 盖：
(8)泵 轴：为电机加长轴,确保了轴的同心,使运行平稳,无噪音和振动现象。
(9)挡水圈：防止因密封漏水而使电机进水。
(10)Y系列电动机：直接与水泵联接传递动力。
七、XBD-W型卧式消防泵性能参数
八、XBD-W型卧式消防泵安装说明
1、安装前应仔细检查泵体流产内有无硬质物,以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上,以免使泵变形,影响正常运行。
3、拧紧地脚螺栓,以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀,在泵出口附近安装压力表,以控制泵在额定工况内运行,确保泵的正常 使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。
九、XBD-W型卧式消防泵安装方式
十、XBD-W型卧式消防泵起动与停车
(一)起动前准备
1、用手拔转电机风叶,叶轮应无卡磨现象,转动灵活。
2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气阀。
3、用手盘动泵轴以使润滑液进入机械密封端面。
4、点动电机,确定转向是否正确。
(二)起动与运行
1、全开进口阀门,关闭吐出管路阀门。
2、接通电源,当泵达到正常转速后,再逐渐打开吐出管路上阀门,并调节到所需工况。
3、注意观察仪表读数,检查轴封泄漏情况正常时机械密封泄漏量≤3滴/分,检查电机、轴承处温升≤70℃如果发现异常情况,应及时处理。
(三)停车
1、逐渐关闭吐出管路阀门,切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃,应将泵内液体放尽,以免冻裂。
4、如长期停用,应将泵拆卸清洗,包管保管。
十一、XBD-W型卧式消防泵维护与保养
(一)运行中的维护与保养
1、进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。
2、定时检查电机电流值,不得超过电机额定电流。
3、泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更换易损件,机组大修 期一般为一年。
(二)机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断损坏。
4、密封泄漏允差3滴/分,否则应检修。
十二、XBD-W型卧式消防泵故障原因及解决方法
