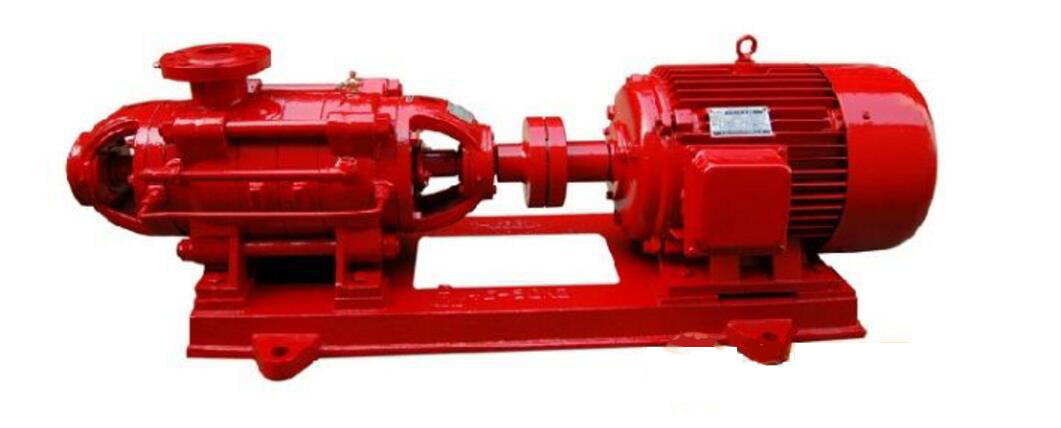

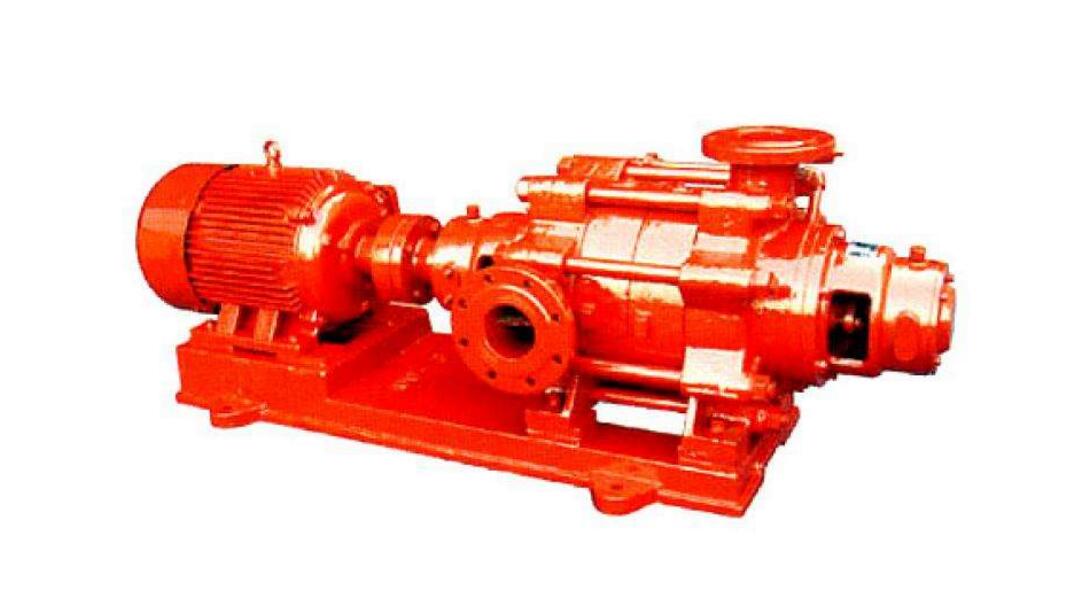

一、XBD-TSWA卧式多级分段式消防泵产品介绍
XBD系列分为XBD长轴消防泵、 立式多级消防泵和 卧式多级消防泵、 单级卧式消防泵等结构形式以满足用户不同的使用需要。
XBD-TSWA卧式多级消防泵系卧式单吸结构,是新开发生产的节能系列产品。其性能参数及技术指标符合有关标准,具有效率高、抗汽蚀性能好、运行噪音低、结构合理、使用寿命长等显著优点。
XBD-TSWA卧式多级消防泵全系列共有5个品种40个规格,其性能范围额定流量为5～40L/s,压力范围为0.18～2.0MPa,配套功率范围为2.2～180kW,口径范围为φ50～φ150mm。
XBD-TSWA卧式多级消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。主要用于消防系统增压送水、锅炉冷暖水循环增压、也可应用于厂矿给排水、远距离送水、高层建筑增压送水、浴室、采暖、空调制冷系统送水及设备配套等场合。
二、XBD-TSWA卧式多级分段式消防泵产品特点
1
、泵结构紧凑,体积小,外形美观,占地面积小,节省建筑费用;
2、泵的转子部件由两端的滚动轴承支撑,泵运行平稳;
3、泵的进口为水平方向,出口为垂直向上布置,简化管路;
4、泵的电机为卧式结构,便于维修。
XBD-TSWA卧式多级消防泵为多级单吸离心泵,安装形式为卧式。
可根据现场使用条件、多方式安装。并依赖流量、扬程要求采用并、串联方式增加所需流量、扬程。
轴承采用低噪音封闭,且组件同心度高,泵叶轮具有极好的动平衡,运行无振动,改善了使用环境.
泵轴封为机械密封,解决了常规离心泵填料的严重渗漏,增加了使用寿命,确保运行场地干净整洁。
泵转动时可能产生摩擦的零件均采用耐磨,耐腐蚀及高抗咬合的材料组合以确保运行可靠,降低噪声,同时避免产生锈水,堵塞喷淋等消防器件,大大延长了使用寿命和停机后生锈咬死现象。
三、XBD-TSWA卧式多级分段式消防泵产品用途
主要用于高层建筑消防恒压供水等。
XBD-TSWA卧式多级消防泵适用于消防管道增压送水。供输送清水或物理化学性质类似于清水的其它液体进行增压之用。使用介质温度不超过80℃,适用于工业和城市给排水、远距离送水、高层建筑增压送水、采暖、园林喷灌,浴室等冷暖水循环增压及设备配套等。
四、XBD-TSWA卧式多级分段式消防泵使用条件
1、适合于输送清水及物理化学性质类似于清水的物质,其固体不溶物体积不超过单位体积0.1%,粒度≤2mm
2、介质温度：-15℃~80℃;
3、工作压力：系统压力≤3.0MPa;(即：系统压力=入口压力+泵工作时的压力≤3.0MPa)
4、周围环境温度应低于40℃,相对湿度低于95%;
5、由于本型泵主要部件均为铸铁材质,因此所输送介质应无强腐蚀性。

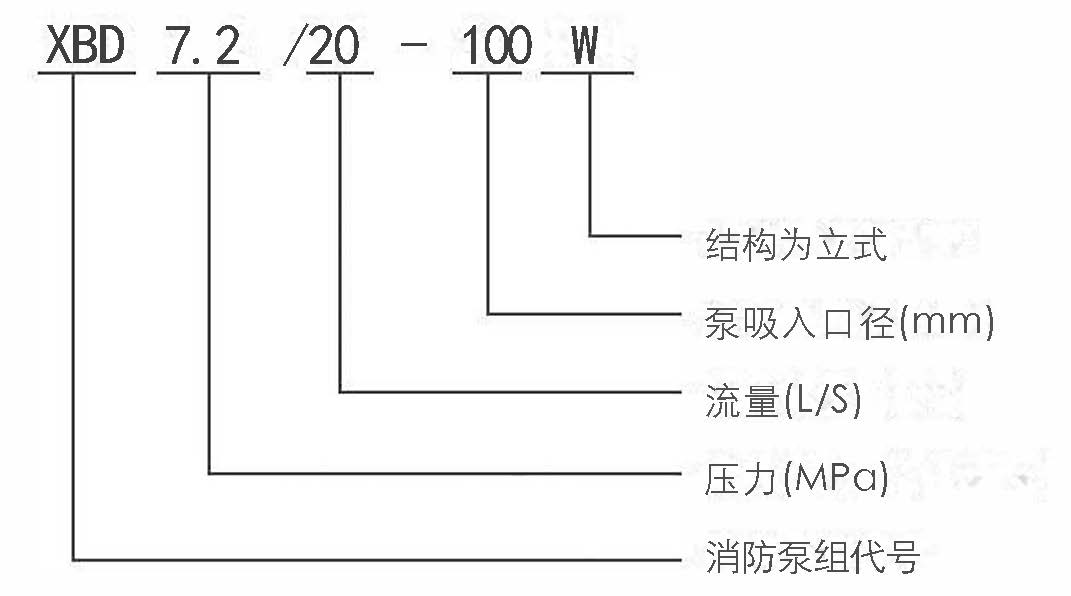

五、XBD-TSWA卧式多级分段式消防泵型号意义
六、XBD-TSWA卧式多级分段式消防泵产品结构说明
1、XBD-TSWA卧式多级消防泵为单级多级节段式结构,其吸入口为水平方向,吐出口为垂直向上布置,设有 50、75、100、125、150等口径,用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足;
2、本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成,其结构设计合理;
3、泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成,转子两端支承在干油润滑的滚动轴承上,由 于叶轮极好的动静平衡及平衡盘的水力平衡作用,使得泵运行起来十分平稳,且噪声低、振动小。
4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封,为防止液体从两端主轴泄漏,设软填 料轴封,同时在轴上装有橡胶挡水圈、O型橡胶密封圈,以防水是入轴套腔内;
5、为防止中段和导叶磨损,特设叶轮密封环及导叶套等易损零件,当叶轮与这些易损件之间的间隙超过规定 值时应予以列换;
6、泵与电动机同时装在公用的铸铁底座上,其扭矩通过弹性联轴器来传递。
七、XBD-TSWA卧式多级分段式消防泵产品结构示意图

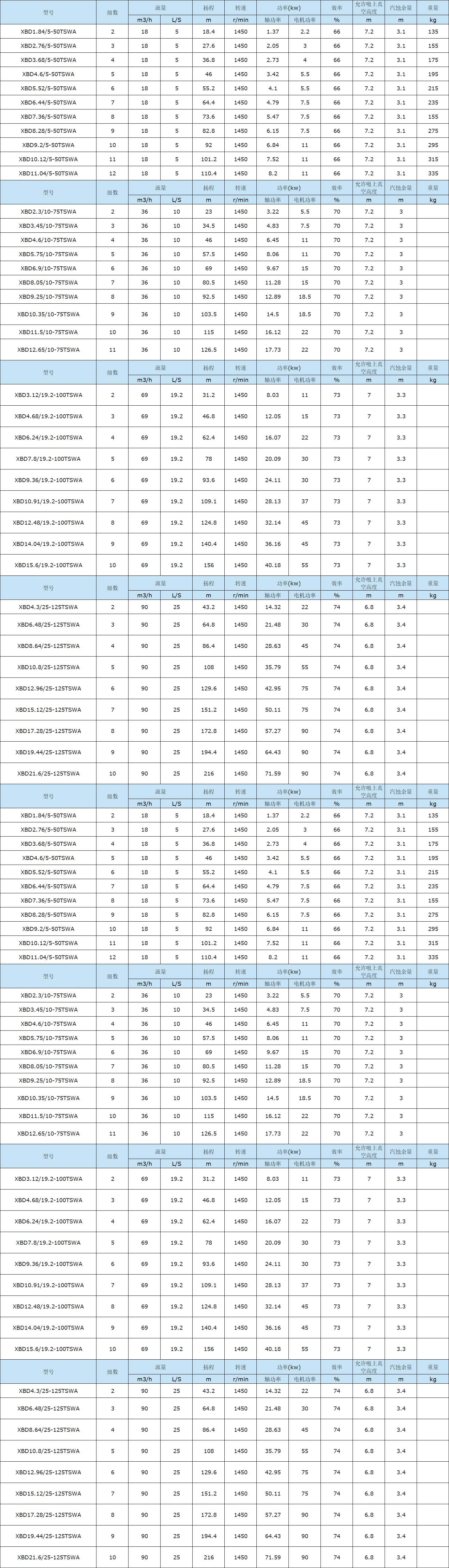

八、XBD-TSWA卧式多级分段式消防泵产品性能参数
九、XBD-TSWA卧式多级分段式消防泵安装准备工作
一、安装前的准备工作。
1、检查水泵和电机的完好情况。
2、检查泵基础,准备工具及起重机械。
3、检查机器的基础。
4、确定采用隔振形式。
二、安装顺序。
1、水泵运到现场,附带底座者已装好电机,找平底座时可不比卸下水泵和电机。
2、直接安装可将底座放在地基上,在地脚螺钉附近垫契形铁,将底座垫高约20-40mm,作校平后填充水利之 用。
3、用水平仪检查底 座的水平度,找平后用水泥浆填充底座,待水泥干凅后再检查一下水平度。
4、将底座的支承平面, 水泵脚和电机脚平面上的污物清楚干净,并把水泵和电机放在底座上。
5、调整泵轴水平,找平后适当上紧螺母,以防走动,待调节完毕后再安装电机,在不合水平处垫以铁板,泵联轴 器和电机联轴器之间应留一定间隙
6、把平尺放在联轴器 上,检查水泵轴心线与电机轴心线是否重合,若不重合,在电机或水泵的地脚下垫以薄铁 片,使两个联轴器外圆与平尺相平,然后取出垫有多片的薄铁片,用经过刨制的铁板来代替贴片,并重新检 查安装情况。
7、如采用ZT型减振器进行减振安装, 则可先按隔振平台尺寸,浇好水泥支承结构,地基应抬高50mm以防止积 水,支承结构要水平。
8、减振器直接放置与隔振台座与支承结构之间,一般不需要固定。
9、检查安装精度,在几个相反位置上用塞尺测量两联轴器平面间的间隙,联轴器平面一周上最大和最小间隙 不得超过0.3毫米,两端中心线上下或左右的差数不得超过0.1毫米。
十、XBD-TSWA卧式多级分段式消防泵维护与保养
运行中的维护和保养
1、进水管路必须高度密封,不能漏水、漏气;
2、禁止泵在汽蚀状态下长期运行;
3、禁止泵在大流量工况运行时,电机超电流长期运行;
4、定时检查泵运行中的电机电流值,尽量使泵在设计工况范围内运行;
5、泵在运行中应有专人看管,以免发生意外;
6、泵每运行500小时应对轴承进行加油;
7、泵进行长期运行后,由于机械磨损,使机组噪声及振动增大时,应停车检查,必要进可更换易损零件及轴
承,机组大修期一般为一年。
机械密封的维护与保养
1、机械密封润滑液应清洁无固体颗粒;
2、严禁机械封在干磨情况下工作;
3、起动前应盘动泵(电机)几圈,以免突然起动造成机械密封断裂损坏。
泵的装配和拆卸指导
(一)部件的组装
1、将轴承、底盖装在进水段上;
2、将轴套装在主轴的下端,并用螺钉固定;
3、将导叶装进中段,末导叶装进出水段;
(二)总装
1、先将主轴装入进水段的轴承内;
2、再将第一个叶轮进口向下套进主轴上,直至叶轮的进口与进水段配合,转动主轴是否轻快;
3、在主轴上套进一个轴套,直至与叶轮相碰;
4、将中段(已装好导叶)套进主轴并与进水段配合;
5、继续2、3、4直至完成N-1级的中段装配;
6、将最后一个叶轮进口向下套进主轴上,直至叶轮的进口与中段配合,转动主轴是否轻快;
7、垫上锁紧垫片并锁紧;
8、拧紧主轴锁紧螺母;
9、将出水段(装好末导叶)套进主轴并与中段配合;
10、旋入四根拉紧螺杆,并拧紧;
11、装上机封,并盖上机封压盖;
12、装上电机机架、电机、联轴器;
13、泵的诉卸过程按上述相反步骤进行。
(三)注意事项
1、装配过程中不能损坏密封纸垫;
2、所有的配合面必须干净,无任何颗粒;
3、机械的端面应小涂润滑没并对中。

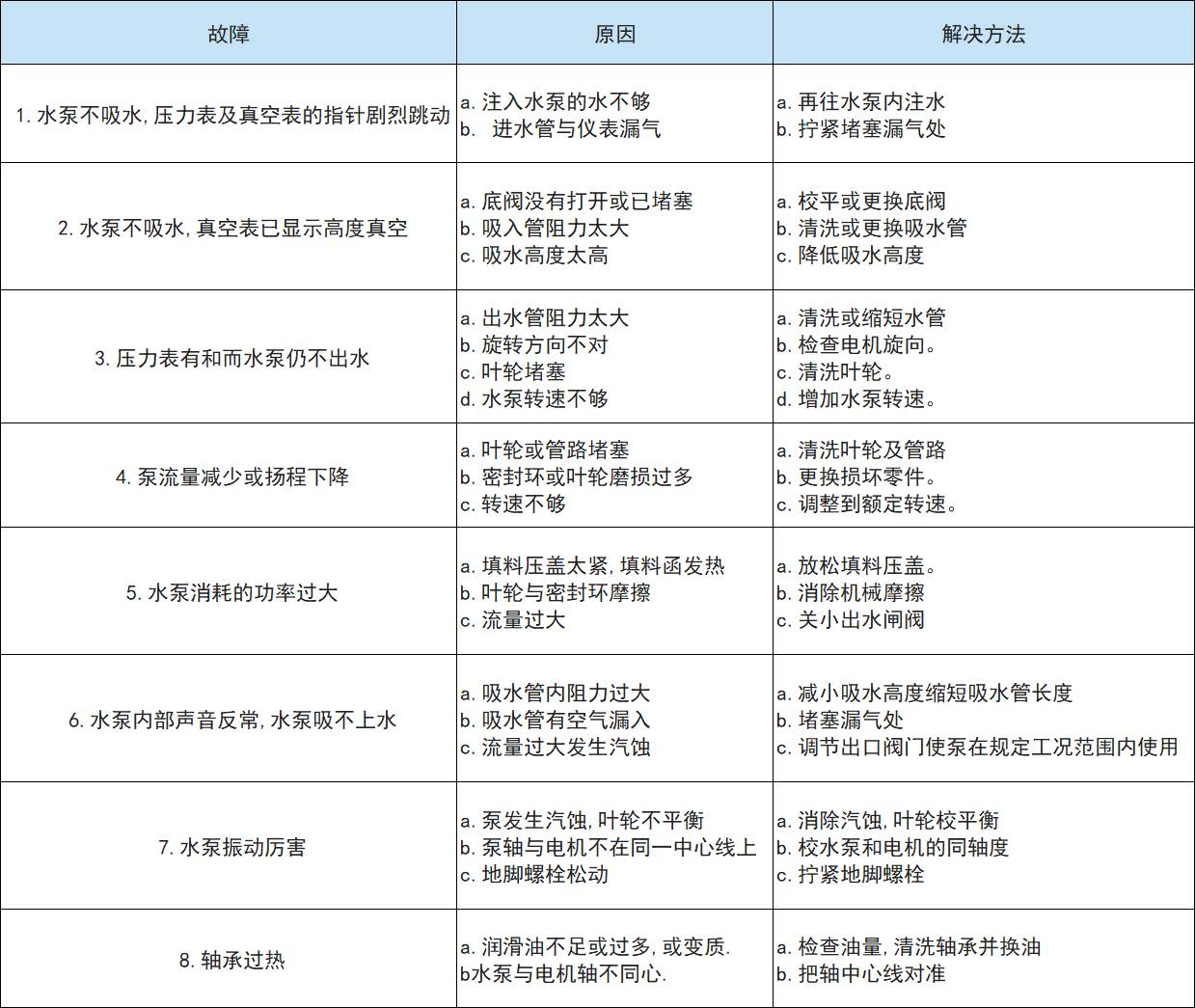

十一、XBD-TSWA卧式多级分段式消防泵故障及解决方法
