一、NL系列污水泥浆离心泵产品介绍
NL泥浆泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。
叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。
为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。
NL泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。
总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。
二、NL系列污水泥浆离心泵产品特点
1、可垂直或倾斜使用
2、占地面积小
3、容易启动
4、不需引水
5、使用寿命长
6、耐腐蚀
7、效率高
8、通过性好
三、NL系列污水泥浆离心泵产品用途
1、泥浆泵在农村主要用作河泥、粪便、河水、浆饲料,吸送浇灌,代替肩挑人担,并作排涝,抗旱之用,亦可进行车滨头,上河泥,积肥生产,也可作农村简易流动消防水泵,也可作养鱼带水清塘,鱼池增氧等。
2、可用于市政、化工、印染、医药、造船、铸造、食品等行业抽吸浓稠液,污浊液,糊状体,流沙及城市河道 的流动污泥等可用作煤矿排除含有泥块小砾石的流体。
3、若于高压泵,水枪配合,组成水力机械化土方工程机组,可用作土地平整、河道、池塘、防空、地下等工程 的挖土与输方。
四、NL系列污水泥浆离心泵型号意义

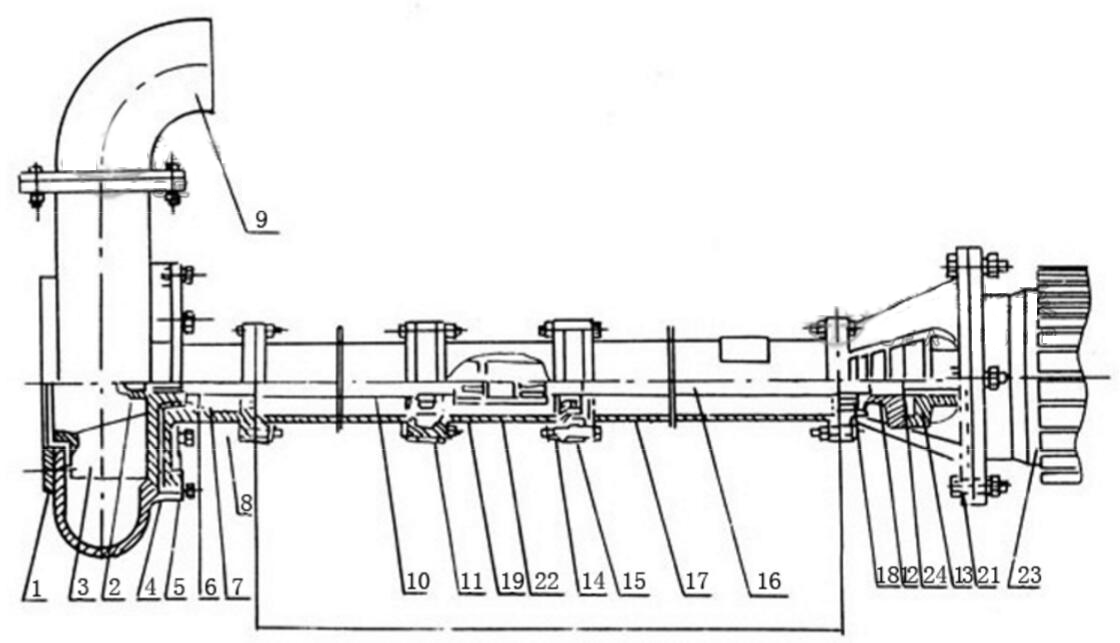

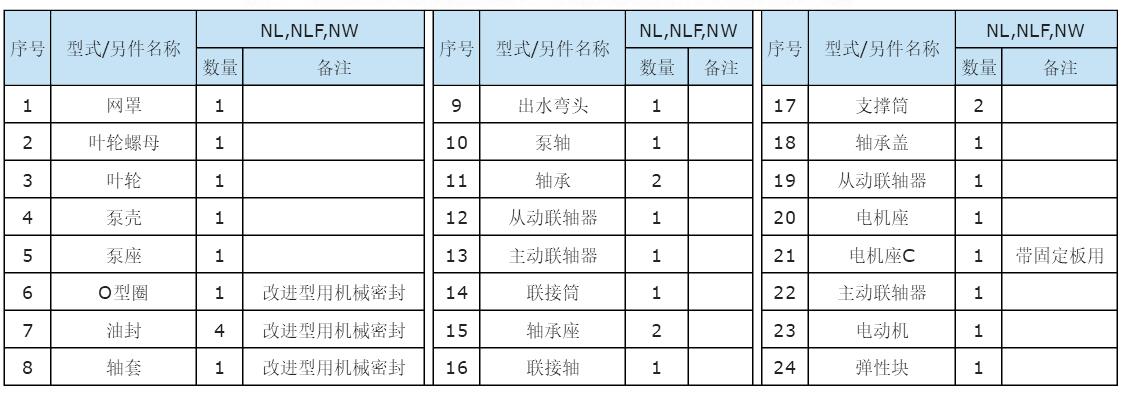

五、NL系列污水泥浆离心泵结构示意图

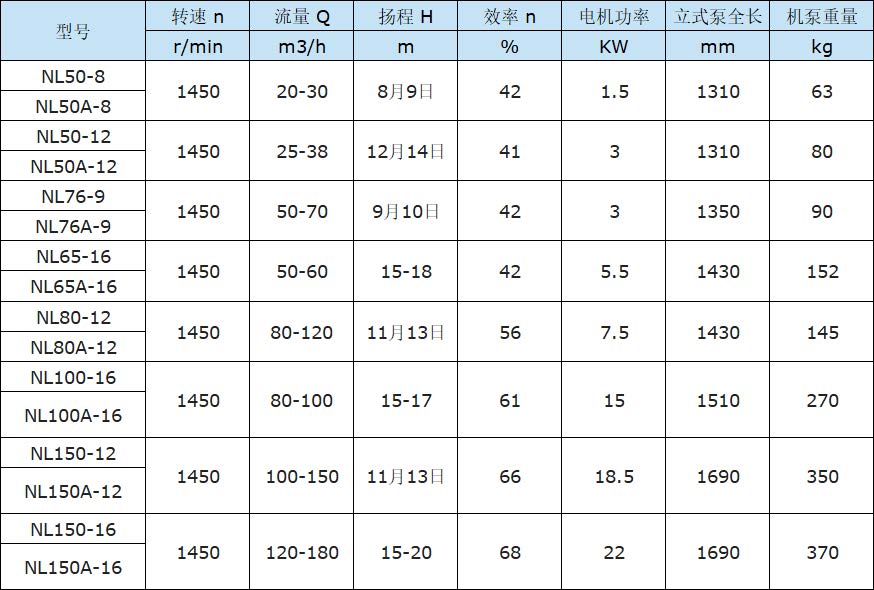

六、NL系列污水泥浆离心泵性能参数
七、NL系列污水泥浆离心泵使用须知
1、NL立式污水泥浆泵使用电源必须是三相四线制,若无接地线,必须加装,以防漏电。工作时,须在就近装有 与电机相符的电路熔断器和开关,以防叶轮杂物卡死时烧坏电机。
2、本泵使用时可不必安装任何基础装置即能运转达,只要斜靠牢固即可,必要时用绳索系牢以防意外。超动 后必须检查电机旋转方向,不得反转超过一分钟。
3、当被吸送的液体中含有较多的杂草、铁丝、木条、砖块等杂物时,必须事先尽量清除掉、并可采取加放 铁丝篮等方法,防止杂物吸入泵内造成叶轮打坏,卡死和管道阻塞等事故。
4、泵体在吸泥及其他污浊物后应给予短期吸水,以便冲洗泵体及管道内部。
5、在露天工作时,电机应装护罩,以防雨水等浸入电机。
6、在河底池底吸泥宜吊挂在三脚架上,并可搁在浮筒或般上移动作业,在进行土方工程作业时,高压水枪冲碎 的土块直径不得大于吸入口三分之一。
7、NL泥浆泵规定的转达速成是不泵的最高转达速成,不和是任意提高;减低转速使用不限,但功效显著除低。
8、本泵在吸送厚泥,浓稠液体或高扬程,长距离输送泥浆时,负荷降低,但不能用改变结构的方法来增大负荷。
9、一般运转1250小时左右,时行泵的定期保养,拆卸泵座查看轴承,和泵的密封情况,清洗并更换黄油,必要时 更换油封,轴套和其他零件。保养及更换零件的注意事项请见安装。(采用机械密封运泵转3500小时左右 进行定期保养)。
10、当长期停止使用时,应将蜗壳拆开,擦干零件并在相对运动接合表面涂以簿油,存放在干燥地方以备以后 使用。
八、NL系列污水泥浆泵拆卸和安装
一、拆卸
1、拆卸电机或固定板,出水管。
2、拆卸蜗壳和叶轮螺母,轻撬叶轮背面,拆键叶轮。
3、拆卸从动半联轴器,再拆卸键、然后把电机座拆卸,与支撑筒分离。
4、拆卸泵座与支撑筒螺栓,使其分开。
5、从轴上拆卸轴套与轴承。
二、安装
1、对所有零件进行检查是否有缺损,所有纸垫两面都要涂一层簿黄油,在轴承内加上三分之二黄油。
2、骨架油填充必须注满黄油后放入泵座,再装上轴承。
3、轴套内装上O型密封圈后涂上黄油。
4、把承装在电机座上,放上纸垫,挡油圈,装上轴与支撑筒用螺钉固定。
5、放上纸垫,装上轴承、轴套、键、泵座和叶轮,旋紧叶轮螺母后用手旋转达叶轮,转达动灵活即可。
6、放上纸垫装上泵壳,用螺钉固定并装上滤网。然后再用手拔动叶轮,转动灵活即可。
7、泵轴上装上键和从动联轴器,在电机轴上装上键与主动联轴器,然后将电机与电机座螺栓固定。装好后要 求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。

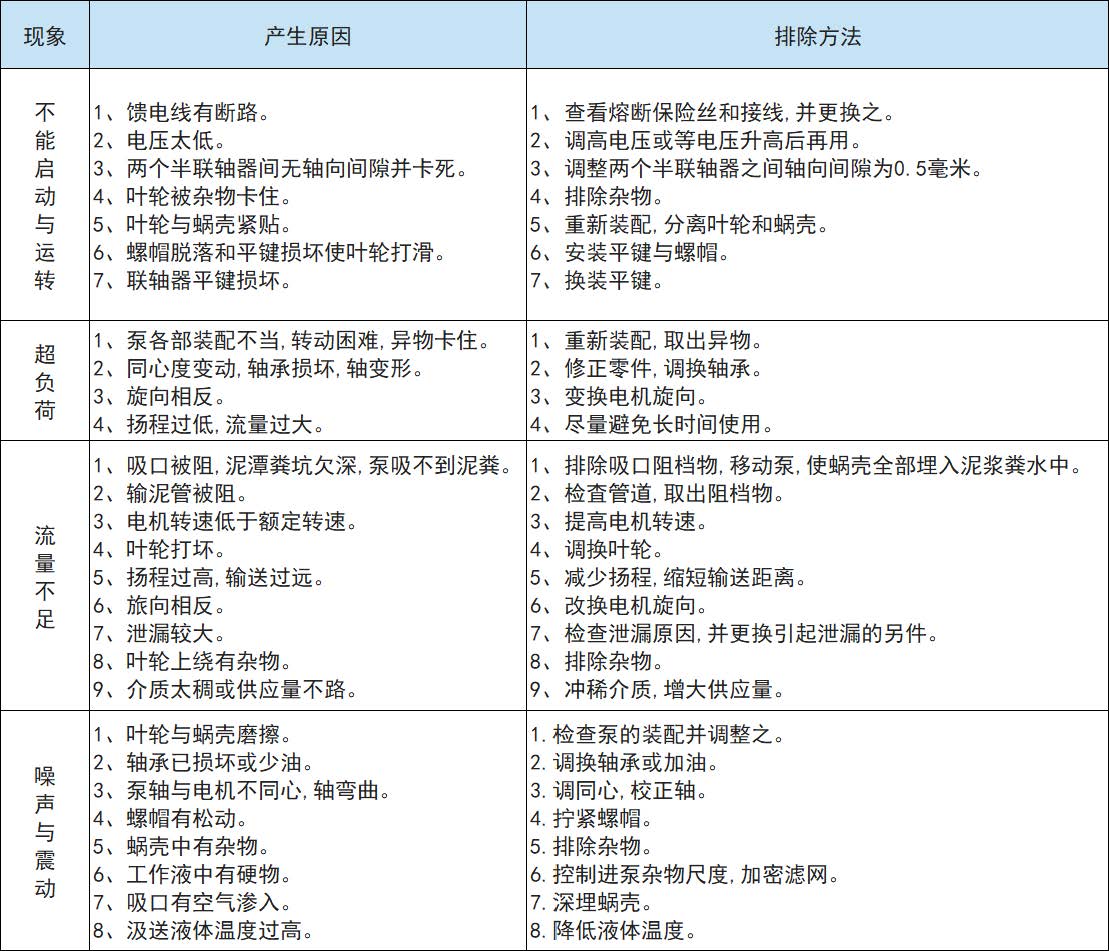

九、NL系列污水泥浆离心泵故障原因及解决方法
