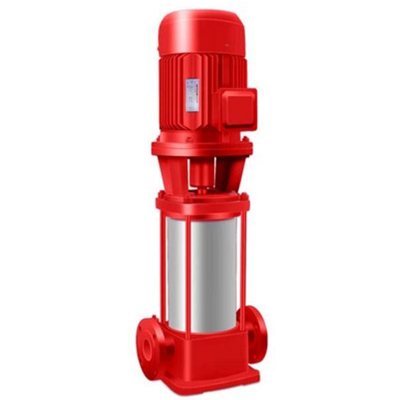

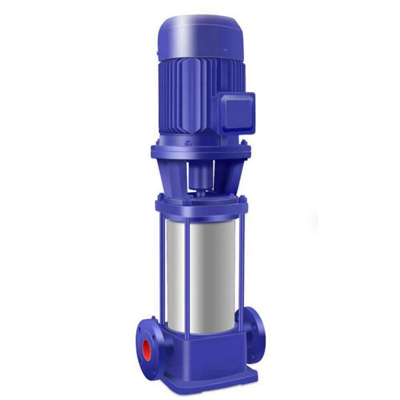

一、GDL型立式多级离心泵产品介绍
GDL型立式多级泵 ，是贝德泵业根据ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。在结构上采用了立式、分段形式，泵的吸入口与排出口设计在下方成一字形，并采用了合适的水力模型。
二、GDL型立式多级离心泵特点
泵的轴向力采用水力平衡方法解决，残余轴向力由球轴承承受，因而运转平稳、低噪音、占地面积小、维修方便。外筒体用不锈钢制造，外型美观，特别适合于高层建筑多台泵并联使用，以减少单泵机组配套功率，简化电控设备。
现在市场上GDL型立式多级泵生产厂家很多，那GDL型立式多级泵哪家好呢？贝德泵业专业生产的GDL型立式多级泵、齿轮泵型号很齐全，欢迎大家前来咨询、选购。
三、GDL型立式多级离心泵用途
GDL型立式多级泵适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。
四、GDL型立式多级离心泵使用条件
1、用于输送清水或物理化学性质类似于清水的液体;
2、输送液体中应无固体颗粒,无纤维,无强腐蚀性,无爆炸危险;
3、限高液体温度不超过120℃;
4、限高工作压力不超过2.5MPa;
5、电源为了3相380V、50HZ。电压波动在±5%以内;
6、周围环境温度应低于40℃,相对湿度低于95%。
五、GDL型立式多级离心泵型号意义
六、GDL型立式多级离心泵结构示意图
七、GDL型立式多级离心泵性能参数
八、GDL型立式多级离心泵安装尺寸及外形示意图
九、GDL型立式多级离心泵安装说明
1、安装时管路重量不不应承受在GDL增压多级泵上,否则易损环GDL立式多级泵;
2、GDL管道多级泵瑟电机是整体结构,出厂时已由厂家校正,所以安装时无需调整,因此安装时十分方便;
3、安装水泵前应仔细检查GDL稳压多级泵流道内有无影响水泵运行的硬质物,(如石块、铁砂等)以免水泵
运行时损还过流部件;
4、安装进必须拧紧地脚螺栓,且每间隔一事实上时段应对泵过行检查防止其松动,以免水泵起动时发生剧烈 振动而影响的性能;
5、为了维修方便和使用安全,在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表,对于 高扬程,为了防止水锤,还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故,从而确保水泵 在合适的工况下运行,增长水泵的使用寿命;
6、GDL循环泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象,以免 影响水泵的吸入性能;
7、为不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装过滤器;
8、安装管路前转动水泵的转子部件,应无磨擦声或卡死现象,否则应将泵拆开检查原因。
十、GDL型立式多级循环泵起动与停车
起动前准备
1、用手拔转联轴器,叶轮应无卡磨现象,转动灵活;
2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气嘴;
3、如输送热液体时,起动前应预热,升温速度为50℃/h,泵的预热是用所输送液体不断循环来达到,以使各部
位受热均匀;
4、应先用手盘动泵几圈以使润滑水进入机械密封端面;
5、点动电机,确转向是否正确。
起动与运行
1、全开进口阀门,关闭吐出管路门;
2、接通电源,当GDL循环泵达到正常转速后,逐渐打开吐出管路上的阀门,并调节到所需工况;
3、注意观察仪表读数,检查轴封泄漏情况,正常时机机械密封泄漏3漏/分,检查电机、轴承处温度≤70℃,如
果发现异常情况,应及时处理。
停车
1、逐渐关闭吐出管路阀门;
2、关闭进口阀门;
3、如环境温度低于0℃。应将泵内液体放尽,以免冻裂水泵;
4、如长期停用,应将泵拆卸清洗,包装保管。
十、GDL型立式多级离心泵维护与保养
运行中的维护和保养
1、进水管路必须高度密封,不能漏水、漏气;
2、禁止GDL多级泵在汽蚀状态下长期运行;
3、禁止GDL管道泵在大流量工况运行时,电机超电流长期运行;
4、定时检查GDL稳压泵运行中的电机电流值,尽量使泵在设计工况范围内运行;
5、GDL循环泵在运行中应有专人看管,以免发生意外;
6、GDL循环泵每运行500小时应对轴承进行加油;
7、GDL循环泵进行长期运行后,由于机械磨损,使机组噪声及振动增大,应停车检查,必要进可更换易损零件
及轴承,机组大修期一般为一年
机械密封的维护与保养
1、机械密封润滑液应清洁无固体颗粒;
2、严禁机械封在干磨情况下工作;
3、起动前应盘动泵(电机)几圈,以免突然起动造成机械密封断裂损坏。
