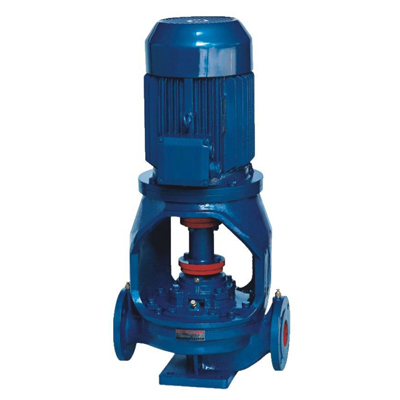

ISGB便拆式离心泵

一、ISGB便拆式离心泵产品介绍


       ISGB型便拆立式管道离心泵是在ISG型泵的基础上开发成功的一种结构新颖,技术先进的产品。该立式便拆式管道离心泵告别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑,解决了原来立式泵靠电机轴承支撑的不足之处;采用理想水力模型的叶轮,消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机,解决原立式泵加长轴电机配套更换难的问题;同时的便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。

       便拆式管道离心泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等,无可代替的优点。在立式泵系列产品中属国内前列,各项技术成熟,是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规各种离心泵的理想产品。

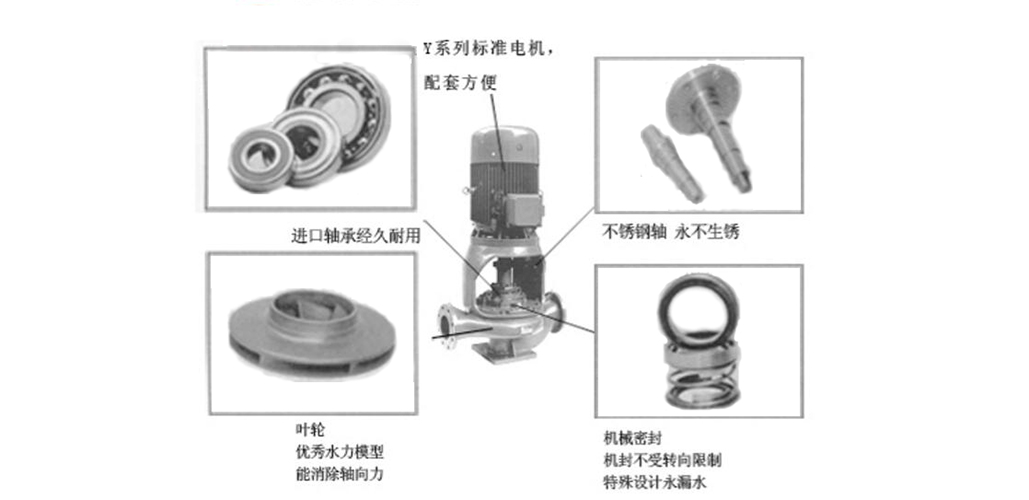

二、ISGB便拆式离心泵产品特点


1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积      大大减少,缩减了泵房建筑投资30%-60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心      泵新的美感,使产生品焕发艺术的魅力,可以和国外厂家立式泵媲美。
2、配用国内技术成熟厂家生产的Y系列标准通用电机,运行平稳、噪音极低。
3、轴承采用精密轴承,精度高、可靠性好、寿命长。
4、叶轮采用90年代可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。
5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。
6、可拆卸硬性中间联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。
7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压,运行寿命长,无渗漏,对轴无磨          损,保证工作环境整洁。
8、泵盖结构设计独特,只要卸下硬性中间联轴器、泵盖螺母,即可十分轻松便取出轴承座。泵盖、泵轴、       叶轮等给合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。


三、ISGB便拆式离心泵产品用途


1、ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给         排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压       及设备配套,使用温度T<80℃。
 2、IRG(GRG)型立式热水(高温)循环泵广泛适用于:能源、冶金、化工、纺织、造纸,以及宾馆饭         店等锅炉高温热水增压循环输送及采暖系统循环用泵,IRG型使用温度T<120℃,GRG型使用温度             T<240℃。
3、IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化          工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~120℃。
4、YG型立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。

四、ISGB便拆式离心泵使用条件


1、介质温度:T=-20℃~+120℃;
2、环境温度:T≤40℃;环境湿度不超过95%。

五、ISGB便拆式离心泵-传动


通过电机联轴器,由电机驱动泵,从传动端看,泵为顺时针方向旋转。

六、ISGB便拆式离心泵-材质


泵壳:铸铁、球墨铸铁、铸钢、不锈钢
轩轮:铸铁、铜合金、不锈钢
泵盖:铸铁、不锈钢
泵轴:45、不锈钢

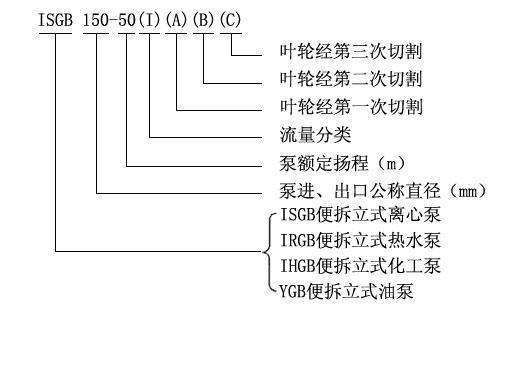

七、ISGB便拆式离心泵型号意义


ISGB便拆式离心泵

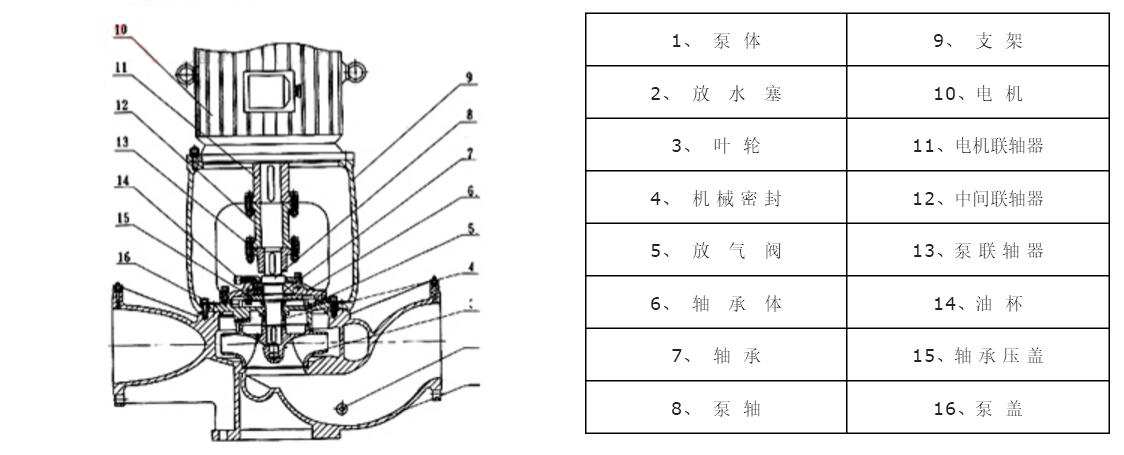

八、ISGB便拆式离心泵结构说明






九、ISGB便拆式离心泵性能参数



十、ISGB便拆式离心泵安装说明


1、安装时管路重量不应加在水泵上,应有各自的支承体,以免使泵变形影响运行性能和寿命。
2、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保         证在额定扬程和流量范围内运行,增长水泵的使用寿命。
3、泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象。
4、安装后拨动泵轴,叶轮不应有磨擦声或卡死现象, 否则应将泵拆开检查原因。
5、泵的安装方式分为硬性联接和柔性联接两种。

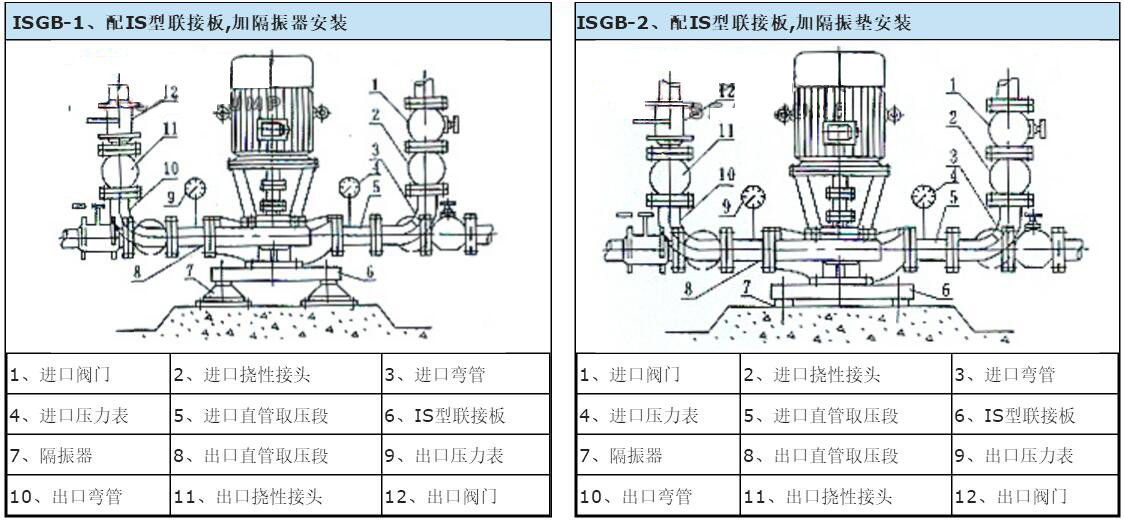

十一、ISGB便拆式离心泵安装方式





十二、ISGB便拆式离心泵起动与停车


(一)起动前准备
1、用手拔转泵轴或泵联轴器,叶轮应无卡磨现象,转动灵活。
2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气阀。
3、用手盘动泵轴以使润滑液进入机械密封端面。
4、点动电机,确定转向是否正确。
(二)起动与运行
1、全开进口阀门,关闭吐出管路阀门。
2、接通电源,当泵达到正常转速后,再逐渐打开吐出管路上阀门,并调节到所需工况。
3、注意观察仪表读数,检查轴封泄漏情况正常时机械密封泄漏量≤3滴/分,检查电机、轴承处温升≤70℃如果      发现异常情况,应及时处理。
(三)停车
1、逐渐关闭吐出管路阀门,切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃,应将泵内液体放尽,以免冻裂。
4、如长期停用,应将泵拆卸清洗,包管保管。

十三、ISGB便拆式离心泵维护和保养


(一)运行中的维护与保养
1、进水管路必须高度密封
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时,电机超电流长期运行。
4、定时检查泵运行中电机电流值,不得超过电机额定电流。
5、泵在运行过程式中应有专人看管,以免发生意外。
6、泵每运行500小时应对轴承进行加油。电机功率大于11KW配有加油装置,可用高压油枪直接注入,以保证轴承润滑优良。
7、泵进行长期运行后,由于机械磨损,使机组噪声及振动增大时,应停车检查,必要时可更换易损零件及轴承,机组大修期一般为一年。
(二)机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断损坏。

十四、ISGB便拆式离心泵故障原因及解决方法
