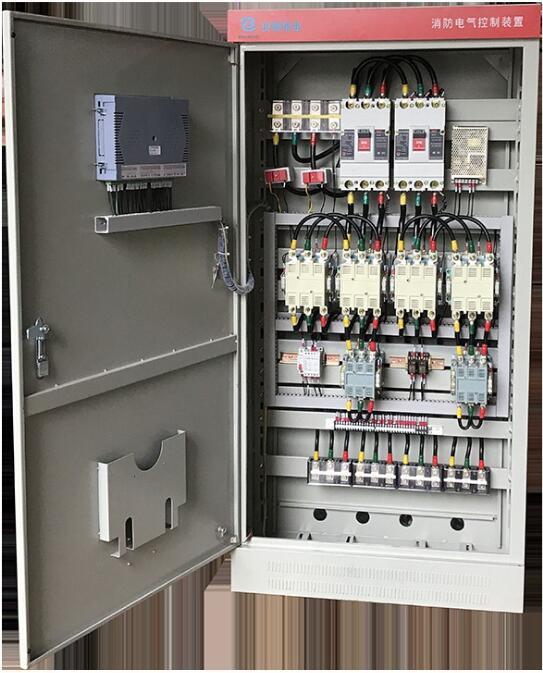

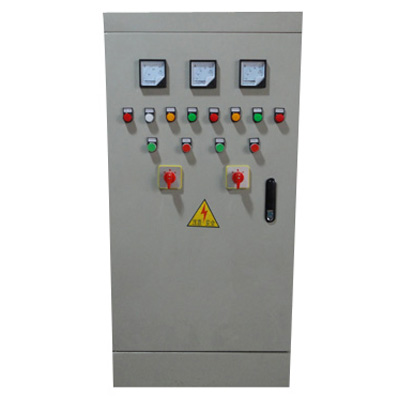

一、星三角降压启动消防泵控制柜产品简介
星三角启动控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的
状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。
二、星三角降压启动消防泵控制柜产品特点
1、具备过流、过压、欠压、缺相保护及事故报警功能。
2、品质卓越：精心电器元件及优质标准柜体，精心设计，精工制作
3、控制方式多样：
（1）液位控制：以液位的变化为控制目标
（2）压力控制：以压力变化为控制目标
4、切换方式不一：
（1）手动切换
（2）自动交替切换
（3）定时切换
5、启动方式：星-三角降压启动：启动时电机定子绕组接为“Y”形以减少每相绕组所承受的电压和电流
，运行时电机定子绕组还原为“△”形
6、启动性能：
（1）、启动电机时为Y接法，这时电动机定子绕组所受的电压在起动已降压到额定电压的57.7%，
此时的起动电流只是电动机额定电流的1/3。起动后转速增至额定转速80%时，转换成“△”形接法运 行，转换时间由继电器进行整定。
（2）本产品为间断长期工作制，也可反复短时工作，在反复短时工作，可频繁操作每小时不大于
30次，二次连续起动时，间隔不小于2分钟。
三、星三角降压启动消防泵控制柜工作原理
1、控制模式
（1）一用一备：控制1#、2#两台水泵，自动时,可工作于“1#主 2#备”或“2#主1#备”，两种状态，当
主用泵发生故障时，备用泵将自动投入工作，“手动”起动时用控制面板操作钮控制，如用户要求加
“两用”模式（即两台泵同时用），请订货时详细说明；
（2）二用一备：控制1#、2#、3#三台水泵，可工作“1#、2#主 3#备”或“2#、3#主 1#备”或“1#、3# 主，2#备”三种状态。当主泵发生故障时，备用泵将自动投入工作。“手动”起动时用操作按钮控制。
若关掉一台主泵，即变为“一用一备”如果用户要求增加“三用”工作模式（三台泵可同时用）请订货
时详细说明
（3）三用一备：控制1#、2#、3#、4#四台水泵，可工作于“1#、2#、3#主 4#备”或“、2#、3#、4# 主，1#备 ”或“1#、2#、4#主 3#备”或“1#、3#、4#主 2#备”四种状态，当主泵发生故障时，备用泵
将自动投入工作。“手动”起动时，用面板操作按钮控制，若是关掉一台主泵，即变为“两用一备”，若
关掉两台主泵，即变为“一用一备”。如果用户要求增加“四用”工作模式（即四台泵同时使用），请订
货详细说明。
2、控制方式
（1）“Y”液位控制：该型控制柜配浮球开关或高性能电子式液位控制器。可根据液位高低、自动控
制水泵的启动和停止；
（2）“P”压力控制：该型控制柜配备外接电接点压力表，压力控制器或压力开关可根据管网压力的
高低、自动控制水泵的启动和停止，同时适用于用浮球开关，限位开关及按钮遥控等各种方式进行
控制，是一种“能通用接口”的电机控制柜应用范围极广；
（3）“T”温度控制：该型控制柜外接温度传感器，可根据被传输送介质的温度的高低。自动控制水泵
的启动和停止。应用于恒温，交换机组系统等：“S”时间控制：该型控制柜内配有时间控制器，可根
据用户预先设定好时间顺序，自动控制水泵的启动和停止，运用于需定时控制的设备等；

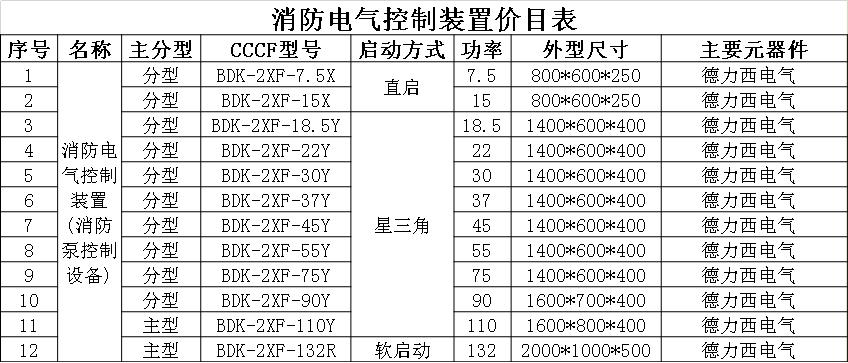

四、星三角降压启动消防泵控制柜技术参数
