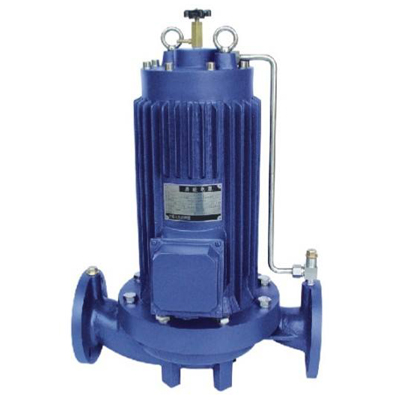

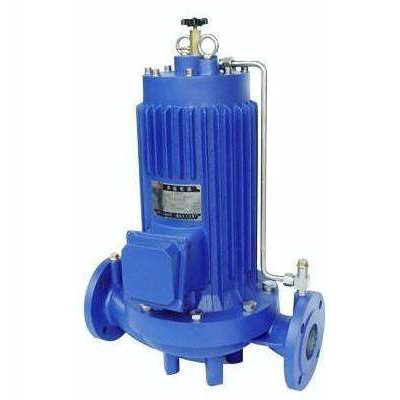

一、PBG型屏蔽式循环泵产品介绍
管道式屏蔽泵为机泵一体结构，整机主要由泵体、叶轮、联接体、滑动轴承、定子、转子、屏蔽套、电机壳等零部件组成。屏蔽泵为立式单级单吸离心式，进出口在同一水平轴线上，口径规格相同可直接象阀门一样安装在管路的任何部位上，装卸极为方便，占地面积省
二、PBG型屏蔽式循环泵产品特点
1、泵结构紧凑，机泵一体化，体积小。其立式结构具有安装占地面积小，运行平衡，安装无需调整。
2、泵进出口设计成规格相同法兰，且位于同一中心线上，可象阀门一样直接安装在管路上，且中心
低便于管道布置，安装特别方便。
3、泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。
4、取消传统轴封方式，避免了输送介质的外泄，因此具有完全无泄漏的显著特点。
5、用滑动轴承替代常规电机滚动轴承，使泵具有运行特别平稳，振动噪音极低。
6、安装栓修方便，无需拆动管路系统，只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。
7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。
三、PBG型屏蔽式循环泵产品用途
1、PBG/SPG普通型管道式屏蔽泵供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温 度不超过80℃ ，适用于工业和城市给排水，高层建筑增压送水、园林喷灌、消防增压、远距离输 送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合，
如地下泵房、空调制冷系统等。
2、PBG/SPG热水型管道式屏蔽泵主要供输送温度不超过160 ℃不含固体颗粒的软水之用，适用于能 源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环
等场合。
3、PBG/SPG防腐型管道式屏蔽泵输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石 油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

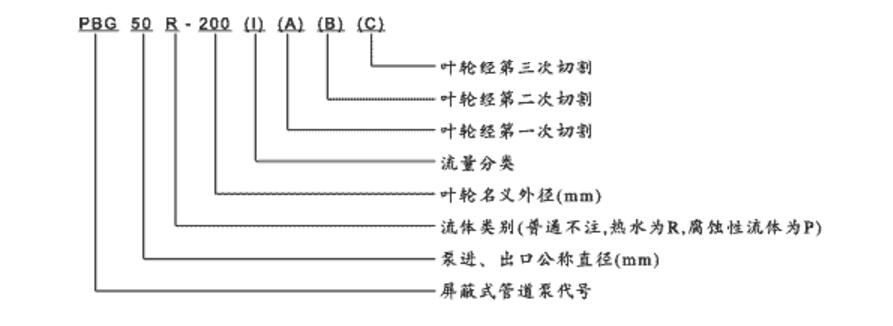

四、PBG型屏蔽式循环泵型号意义

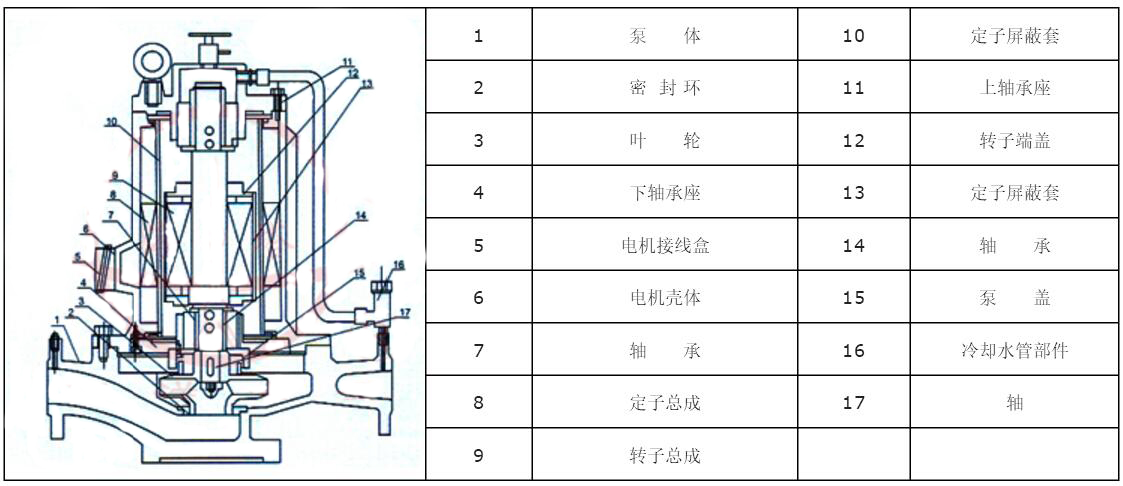

五、PBG型屏蔽式循环泵结构说明
PBG屏蔽式管道泵为机泵一体结构,整机主要由泵体、叶轮、联接体、滑动轴承、定子、转子、屏蔽套、电机壳等零部件组成。泵为立式单级单吸离心泵,进出口在同一水平轴线上,口径规格相同可直接象阀门一样安装在管路的任何部位上,装卸极为方便,占地面积省。泵通过联接体与电机成一体,轴承采用进口石墨浸渍树脂复合轴承,电机定转子各有屏蔽套进行隔离。轴承采用液体本身介质作为润滑剂及冷却液,具有设计合理、运行可靠的特点。泵设有底座,可直接安装在地基上,因该泵具有低噪音,无振动特点,安装时无需加装隔振器与隔振垫。
六、PBG型屏蔽式循环泵工作条件
1、介质必须为软水、稀薄、不凝固、非易燃、不含固体颗粒及纤维的流体。
2 、介质温度普通型为80℃ 、热水型为16080℃。
3 、一般情况下系统工作压力不超过1.2MPa,进口压力不小于0.5MPa,特殊场合应事先与我厂联系。
4 、环境温度不超过40℃,相对湿度不超过95%。

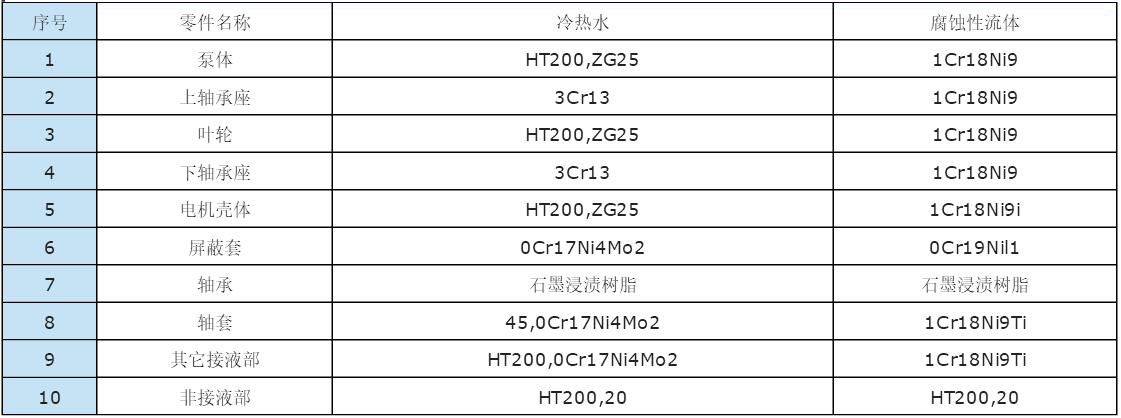

七、PBG型屏蔽式循环泵材质
八、PBG型屏蔽式循环泵性能参数
九、PBG型屏蔽式循环泵安装说明
1、安装前应检查机组紧固件有无松动现象,泵体流产内有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
2、安装时管路重量不应加在水泵上,应有各自的支承体,以免泵变形影响运行性能和使用寿命。
3、为了不使杂质进入泵内而堵塞流道影响性能,应在泵进口前面安装比吸入管截面积大3~4倍的过滤器。
4、如泵用于输送热水液体时,为了不使泵承受管路的热变形,泵可以不固定底脚螺栓,当管路系统在热胀冷缩 时,使泵与管路同时移动。
5、为了维修方便和使用安全,在泵的进出口管路应各装上一只调节阀门及在泵进出口附近各安装一只压力 表,以保证在额定范围内运行,确保泵的正常运行和使用寿命。
十、PBG型屏蔽式循环泵维护与保养
一、起动前的准备及检查：
1、检查屏蔽电机和起动设备的接地装置是否良好和完整,接线是否正确,接触是否可靠。
2、对新安装和长期停用的屏蔽电机,使用前应检查电机定子绕组对地的绝缘电阻。
3、管路中必须充满输送液体,否则将影响电机的使用寿命。
二 、运行中的维护保养
1、定时记录电源电压的变化和电压的不平衡度。电源电压过高或过低,三相电压的不平衡造成电流的不 平衡,都可能引起电机的过热或其它不正常现象。
2、定时记录电泵的负载电流和不平衡度。电泵发生故障时大多数会反映到定子绕组的电流的剧增,使电 机过热。
3、定时记录管路中的输液温度,以确保实际的输液温度低于或等于铭牌上所规定的输液温度,避免电泵长 期处于超温状态下运行,而降低电机的使用寿命。
4、定时记录电泵进、出口端上的压力表数值,进口处压力表的数值不得小于零,出口处的压力表数与进口 处压力表数的差值,必须符合铭牌上的规定的压力值。
5、电泵在每一次使用前要排气一次,在长期运行时,必须每星期排一次气。因泵经长时间运行,水分子在 电泵内被高速搅拌和撞击,同时被输送的介质带有一定的温度故液体浆产生
6、注意电泵的气味,振动和噪声,电机的绕组因温度过高就会发出绝缘的焦味。一般的机械故障会反映为 振动和噪声。因此发现异常因立即停电检查。
7、定时检查电泵循环液通路,过滤装置是否有阻塞现象。

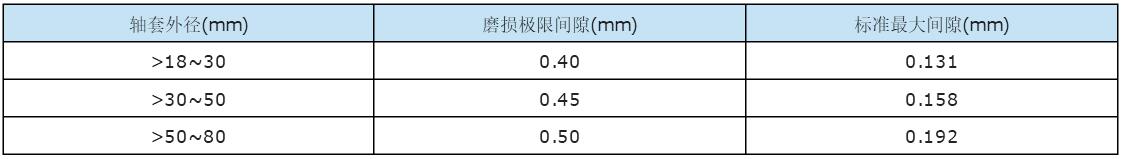

8、定期维修测量石墨轴承和轴套之间的间隙,以确保定子屏蔽套与转子屏蔽套之间间隙均匀,运转可靠。 一般情况以下表为限,如超过表中的规定就应修复或更换。
9、定期检查叶轮口环与泵体的配合间隙,因此间隙会直接影响电泵的性能,在一般情况下,间隙超过1.5mm,则 应更换新的叶轮,在特殊情况下也可采用修补工艺来改善。
十一、PBG型屏蔽式循环泵起动、运行与停车
一、起动、动转：
1、灌水排气、打开进口阀,使液体充分进入泵腔内,打开电机顶部排气阀,待满后关闭排气阀。
2、关闭出口阀,以减小起动电流。
3、检查各部位是否正常。
4、接通电源,起点动确定正确运行方向。
5、逐步调节出口阀的开度,尽量使泵在额定性能范围内工作。
6、泵的运转过程中,如发现有异常,应立即停车检查排除。
7、检查电机电流值及温升是否符合要求。
二、停车
1、关闭吐出管路阀门。
2、切断电源,停止电机运行。
3、关闭进口阀。
4、泵如长期停用,应放尽泵内的液体。
十二、PBG型屏蔽式循环泵故障原因及解决方法
