ISW卧式离心增压泵

  • 一、产品介绍 ISW卧式离心增压泵是在参照本公司ISG系列立式离心泵基础上改进设计而成,其性能参数等同于ISG系列泵的参数,并符合ISO2858要求,产品严格按有关要求组织生产,质量稳
  • 咨询热线:17729388715
  • 产品详情

ISW卧式单级离心泵

一、ISW卧式离心增压泵产品介绍


      ISW卧式离心增压泵是在参照本公司ISG系列立式离心泵基础上改进设计而成,其性能参数等同于ISG系列泵的参数,并符合ISO2858要求,产品严格按有关要求组织生产,质量稳定,性能可靠,是代替IS型卧式泵、DL型立式泵等常规产品的一种新颖卧式离心泵。流量范围1.5-1200 m3/h,扬程范围8-150m,分基本型、扩流A、B、C切割型等250多种规格。根据流体介质和温度不同,设计制造同性能参数的ISWR型热水器、ISWH型化工泵、ISWY型油泵和ISWHY型卧式防爆化工泵系列产品。

二、ISW卧式离心增压泵产品特点


     1、机构紧凑。该系列泵为卧式结构,机泵一体,外形美观,占地面积少,与普通卧式泵比较占地面积                          减少30%。
     2、运行平稳、噪音低、组件同心度高。电机和泵体直联,简化了中间结构,增强了运行平稳性,叶轮                         具有良好的动静平衡,运行时振动小,改善了使用环境。
     3、无渗漏。轴封采用耐腐硬质合金的机械密封,解决了普通离心泵填料严重渗漏问题,确保了运行场                        地的干净整洁。
    4、维修方便。该系列卧式泵为后开门式结构,无须拆卸管路,即可进行检修。

         现在市场上ISW卧式离心增压泵生产厂家很多,那ISW卧式离心增压泵哪家好呢?贝德泵业专业生产的ISW卧式离心增压泵、管道泵型号很齐全,欢迎大家前来咨询、选购。


三、ISW卧式离心增压泵产品用途


      ISW型卧式离心泵,供输送清水及物理性质类似清水的其它液体之用。使用介质量温度80℃一下。适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、采暖、浴室冷暖水循环增压及设备配套等。

四、ISW卧式离心增压泵型号意义


ISW卧式单级离心泵

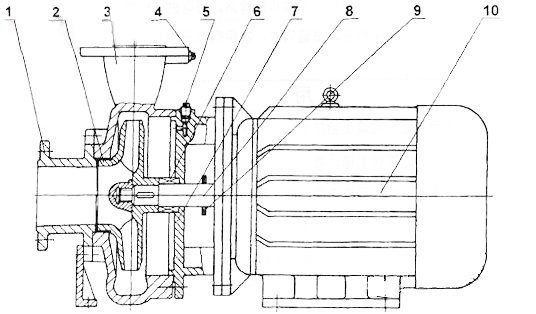

五、ISW卧式离心增压泵结构说明





    (1)吸入室:采用优良水力模型设计而成。
    (2)叶   轮:采用优良水力模型设计而成,高效节能。
    (3)泵   体:采用优良水力模型设计而成。
    (4)取压塞:安装压力表及真空表,以监控泵的正常高效运行。
    (5)放气塞:确保泵的正常维护。
    (6)机械密封:采用不锈钢、硬质合金、氟橡胶等材料制成,耐用消费品磨损,无泄漏,运行寿命长。
    (7)泵   盖:
    (8)泵   轴:为电机加长轴,确保了轴的同心,使运行平稳,无噪音和振动现象。
    (9)挡水圈:防止因密封漏水而使电机进水。
   (10)Y系列电动机:直接与联接传递动力

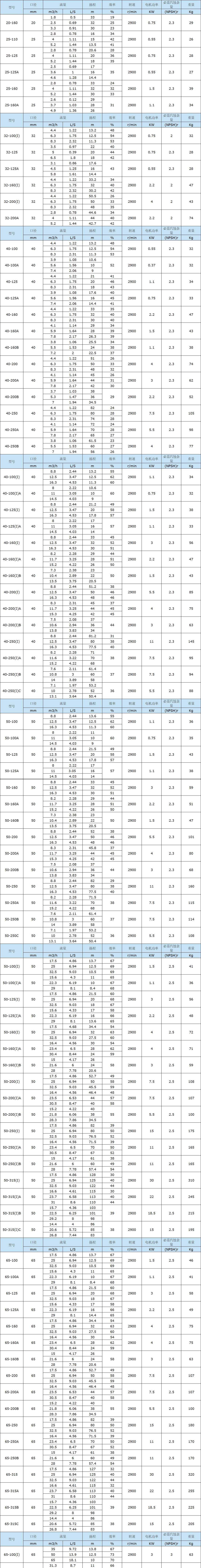

六、ISW卧式离心增压泵性能参数



ISW卧式单级离心泵



七、ISW卧式离心增压泵安装说明


1、安装前应仔细检查泵体流产内有无硬质物,以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上,以免使泵变形,影响正常运行。
3、拧紧地脚螺栓,以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀,在泵出口附近安装压力表,以控制泵在额定工况内运行,确保泵的正常       使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。

八、ISW卧式离心增压泵安装方式




九、ISW卧式离心增压泵起动与停车


(一)起动前准备
1、用手拔转电机风叶,叶轮应无卡磨现象,转动灵活。
2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气阀。
3、用手盘动泵轴以使润滑液进入机械密封端面。
4、点动电机,确定转向是否正确。
(二)起动与运行
1、全开进口阀门,关闭吐出管路阀门。
2、接通电源,当泵达到正常转速后,再逐渐打开吐出管路上阀门,并调节到所需工况。
3、注意观察仪表读数,检查轴封泄漏情况正常时机械密封泄漏量≤3滴/分,检查电机,轴承处温升≤70℃如果发现异常情况,应及时处理
(三)停车
1、逐渐关闭吐出管路阀门,切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃,应将泵内液体放尽,以免冻裂。
4、如长期停用,应将泵拆卸清洗,包管保管。

十、ISW卧式离心增压泵维护与保养


(一)运行中的维护与保养
1、进口管道必须充满液体,禁止泵在汽蚀状态下长期运行。
2、定时检查电机电流值,不得超过电机额定电流。
3、泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更换易损件,机组大修期一般为一年。
(二)机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断损坏。
4、密封泄漏允差3滴/分,否则应检修。

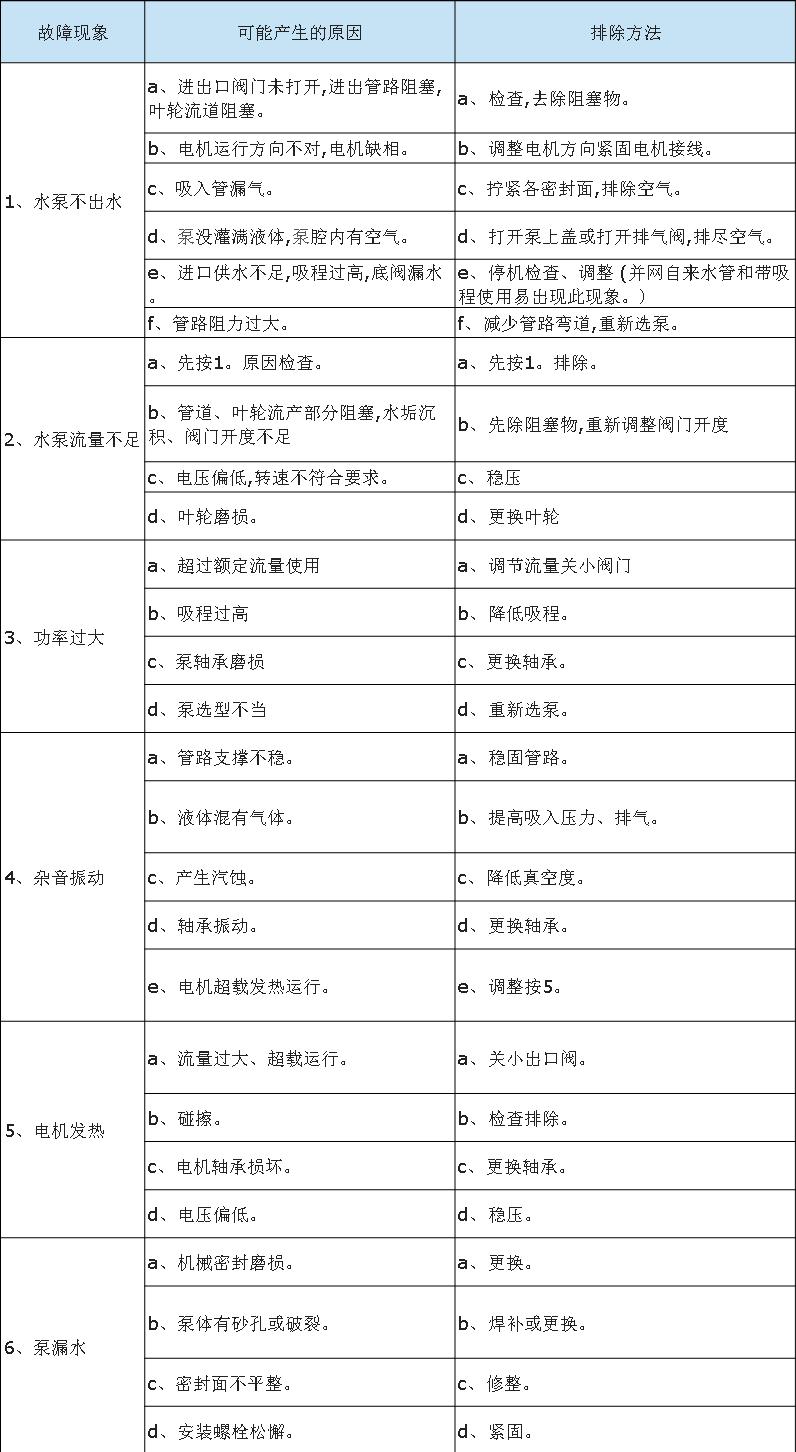

十一、ISW卧式离心增压泵故障原因及解决方法
