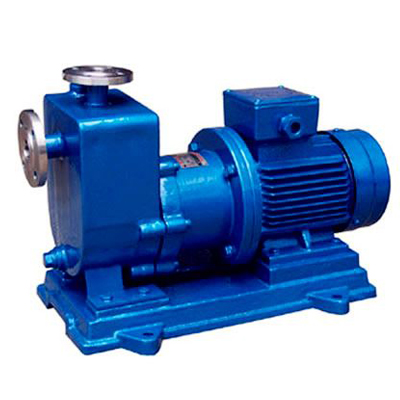

一、ZCQ型自吸式磁力泵产品介绍
ZCQ型自吸式磁力驱动泵（以下简称自吸泵）是根据用户的要求，在CQ型磁力泵的基础上吸收国外新技术，并经过本公司技术人员反复研究试验而成功的新产品，其性能达到国际同类产品先进水平。泵体及过流部件的材料均采用了耐腐蚀的不锈钢、陶瓷、四氟石墨、碳石墨、硬质合金等材料制造，既有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，即开即抽，轻松方便。
二、ZCQ型自吸式磁力泵产品特点
1、静密封取代动密封，过流部件处于完全密封的状态，彻底解决了其它泵机械密封无法避免的跑、 冒、滴、漏之弊病
2、泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造，既有CQ型磁力 驱动泵的功能，又集自吸于一身，不需底阀和引灌水，自吸高度4米
3、结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便。
三、ZCQ型自吸式磁力泵产品用途
可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。

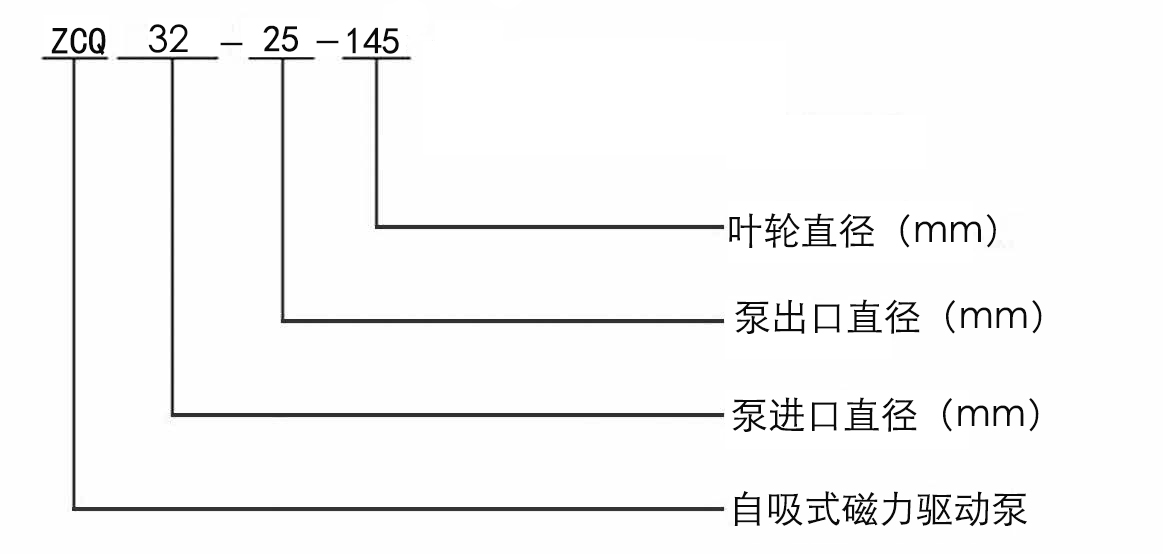

四、ZCQ型自吸式磁力泵型号意义

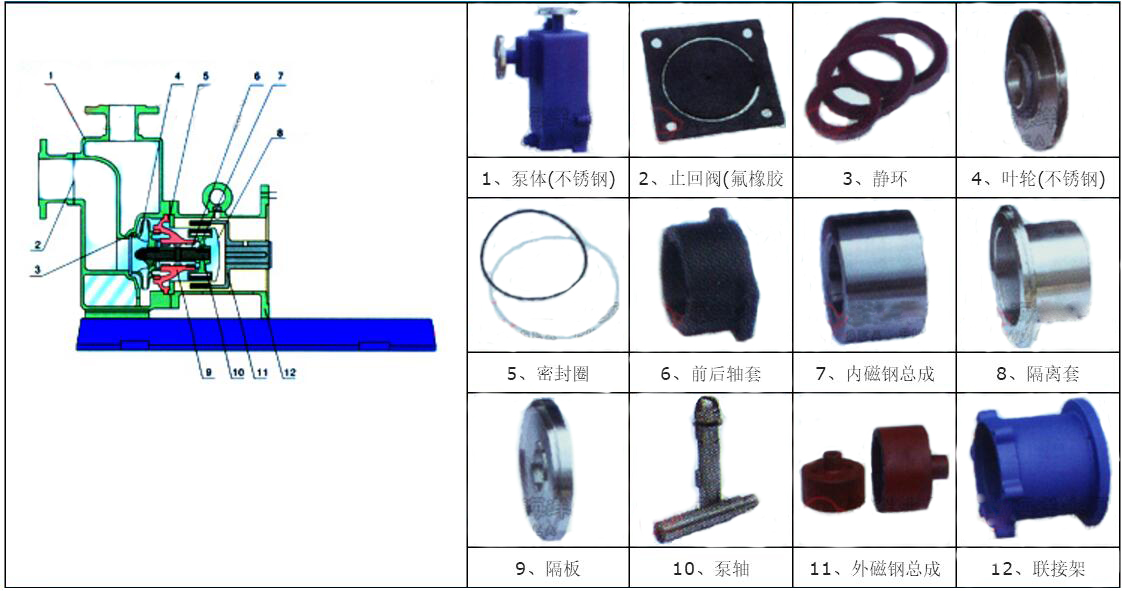

五、ZCQ型自吸式磁力泵结构示意图

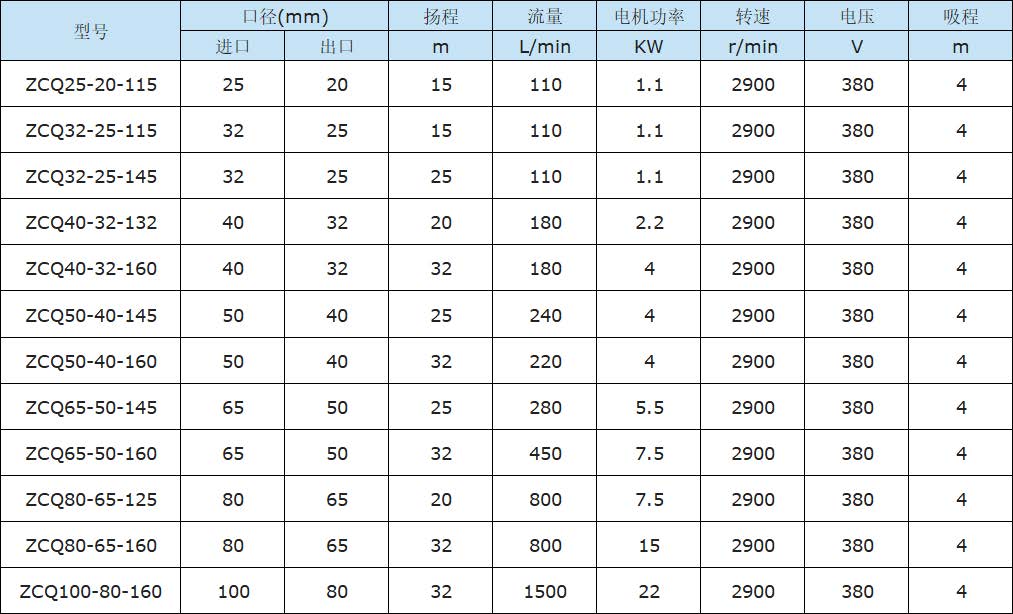

六、ZCQ型自吸式磁力泵性能参数
七、ZCQ型自吸式磁力泵安装和使用
一、磁力传动离心泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝 上。
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀.
三、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
四、查电机旋转方向是否与磁力传动离心泵转向标记一致.
五、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度.
六、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.
八、ZCQ型自吸式磁力泵注意事项
一、因磁力传动离心泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电 后再启动时所造成载时空载运转
二、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
三、泵使用中环境应小于40℃、电机温升不得超过75℃。
四、被输送介质及其温度应在泵材允许范围内.工程塑料泵的使用温度＜60℃,金属泵的使用温度小于100℃, 输送吸入压力不大于0.2MPa,最大工作压力1.6MPa、密度不大于1600kg/m3,粒度不大于30×10-6m2/S 的不含硬颗料和纤维的液体。
五、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、磁力传动离心泵运行500小时后,应拆轴承和端面动环的磨损情况若轴承和轴套的间隙大于0.5~1mm,叶 轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。

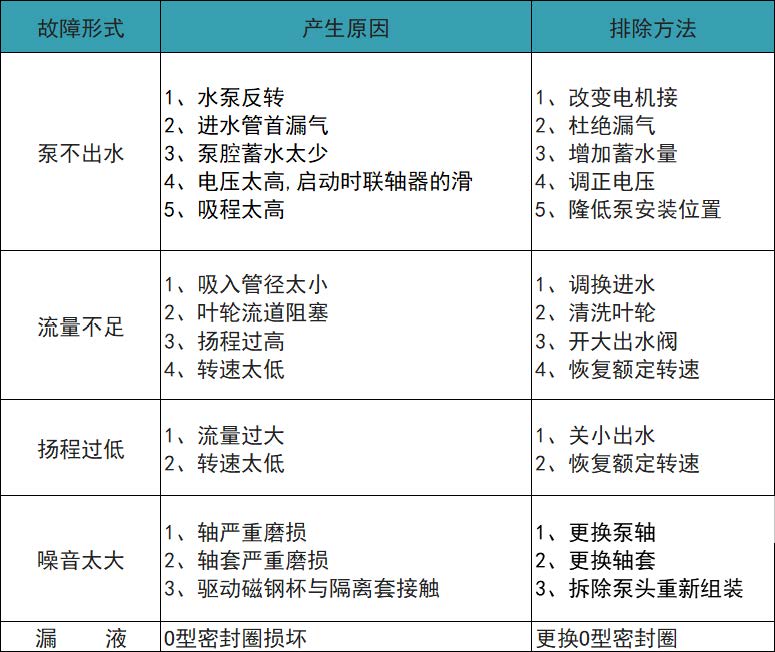

九、ZCQ型自吸式磁力泵故障原因及解决方法

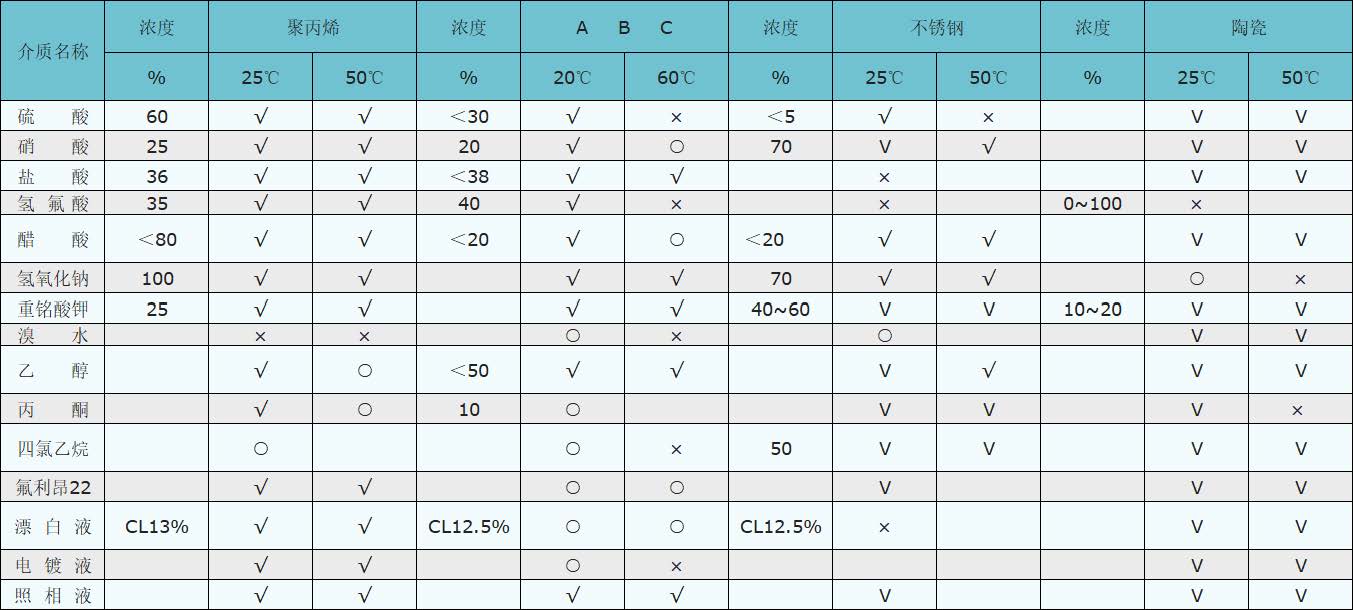

十、ZCQ型自吸式磁力泵主要材料耐腐蚀性能
