如何选用和布置室外消火栓
时间：2018-06-16 浏览：
对于布置和规划室外消火栓除了根据实地情况规范操作以外，还应符合国家建筑标准和验收规范，
具体要求如下：
具体要求如下：
一 、室外消火栓布置的消防要求
1、设置的基本要求.室外消火栓设置安装应明显容易发现,方便出水操作.
2、市政或居住区室外消火设置.室外消火栓应沿道路铺设,道路宽度超过60m时,宜两侧设置,并宜靠
近十字路口.布置间隔不应大于120m,距离道路边缘不应超过2m,距离建筑外墙不宜小于5m,距离
高层建筑外墙不宜大于40m,距离一般建筑外墙不宜大于150m.
近十字路口.布置间隔不应大于120m,距离道路边缘不应超过2m,距离建筑外墙不宜小于5m,距离
高层建筑外墙不宜大于40m,距离一般建筑外墙不宜大于150m.
3、建筑物室外消火栓数量.室外消火栓数量应按其保护半径,流量和室外消防用量综合计算确定,每只
流量按10――15L/S.对于高层建筑,40m范围内的市政消火栓可计入建筑物室外消火栓数量之内;
对多层建筑,市政消火栓保护半径150m范围内,如消防用水量不大于15L/s,建筑物可不设室外消火栓.
流量按10――15L/S.对于高层建筑,40m范围内的市政消火栓可计入建筑物室外消火栓数量之内;
对多层建筑,市政消火栓保护半径150m范围内,如消防用水量不大于15L/s,建筑物可不设室外消火栓.
4、工业企业单位内室外消火栓的设置要求.对于工艺装置区,或储罐区,应沿装置周围设置消火栓,间距不
宜大于60m,如装置宽度大于120m,宜在工艺装置区内的道路边增改消火栓,消火栓栓口直径宜为150
mm.对于甲、乙、丙类液体或液化气体储罐区,消火栓应改在防火堤外,且距 储罐壁15m范围内的消
火栓,不应计算在储罐区可使用的数量内.
宜大于60m,如装置宽度大于120m,宜在工艺装置区内的道路边增改消火栓,消火栓栓口直径宜为150
mm.对于甲、乙、丙类液体或液化气体储罐区,消火栓应改在防火堤外,且距 储罐壁15m范围内的消
火栓,不应计算在储罐区可使用的数量内.
二、室外消火栓保护半径与最大布置间距的设计
1、室外消火栓的保护半径.室外低压消火栓给水的保护半径一般按消防车串联9条水带考虑,火场上水枪
手留有10m的机动水带,如果水带沿地面铺设系数按0.9计算,那么消防车供水距离为(9×20-10)×0.9=
153m.所以,室外低压消火栓保护半径为150m.室外高压消火栓给水的保护半径按串联6条水带考虑,
同样计算,其保护半径为(6×20-10)×0.9=99m.所以,室外高压消火栓保护半径为100m.
1、室外消火栓的保护半径.室外低压消火栓给水的保护半径一般按消防车串联9条水带考虑,火场上水枪
手留有10m的机动水带,如果水带沿地面铺设系数按0.9计算,那么消防车供水距离为(9×20-10)×0.9=
153m.所以,室外低压消火栓保护半径为150m.室外高压消火栓给水的保护半径按串联6条水带考虑,
同样计算,其保护半径为(6×20-10)×0.9=99m.所以,室外高压消火栓保护半径为100m.
2、室外消火栓的最大布置间距.室外消火栓间距布置的原则,是保证城镇区域任何部位都在两个消火栓
的保护半径之间.根据城镇道路建设情况,市政消火栓最大布置间距X=√R2-(L/z)2,R是消火栓最大保
护半径,L是街道中心线之间的距离,按城市规划要求约为160m.经计算得:室外低压消火栓间距X=127
m,室外高压消火栓间距X=60m.考虑火场供水需要,室外低压消火栓最大布置间距不应大于120m,高压
消火栓最大布置间距不应大于60m.
的保护半径之间.根据城镇道路建设情况,市政消火栓最大布置间距X=√R2-(L/z)2,R是消火栓最大保
护半径,L是街道中心线之间的距离,按城市规划要求约为160m.经计算得:室外低压消火栓间距X=127
m,室外高压消火栓间距X=60m.考虑火场供水需要,室外低压消火栓最大布置间距不应大于120m,高压
消火栓最大布置间距不应大于60m.
三、室外消火栓的流量与压力设计
1、室外消火栓的流量.室外低压消火栓给水的流量取决于火场上所出水枪的数量.每个低压消火栓一般只
供一辆消防车出水,常出2支口径为19mm的直流水枪,火场要求水 枪充实水柱为10―15m,则每支水枪
的流量为5―6.5L/S,2支水枪的流量为10―13L/S,考虑接口及水带的漏水,所以每个低压消火栓的流量
按10―15L/S计.每个室外高压消火栓给水一般按出口径为19mm的直流水枪考虑,水枪充实水柱为10―
15m,则要求每个高压消火栓的流量不小于5L/S.
供一辆消防车出水,常出2支口径为19mm的直流水枪,火场要求水 枪充实水柱为10―15m,则每支水枪
的流量为5―6.5L/S,2支水枪的流量为10―13L/S,考虑接口及水带的漏水,所以每个低压消火栓的流量
按10―15L/S计.每个室外高压消火栓给水一般按出口径为19mm的直流水枪考虑,水枪充实水柱为10―
15m,则要求每个高压消火栓的流量不小于5L/S.
2、室外消火栓的压力.室外消火栓的流量与压力密切相关,若出口压力高,则其流量就大.室外低压消火栓的
出口压力,按照一条水带给消防车水罐上水考虑,要保证2支水枪的流量,那么,最不利点处消火栓出口压力
经计算不应小于0.1Mpa.室外高压消火栓给水的出口压力,在最大用水量时,应满足喷嘴口径为19mm的水
枪布置在建筑物最高处,每支水枪的计算流量不小于5L/S,充实水柱不小于10m,采用直径65mm、长120m
的水带供水时的要求.其最不利点处消火栓的出口压力应是水柱喷嘴处所需水压、水带水头损失、水枪出
口与消火栓出口之间的高程压差三者之和.
出口压力,按照一条水带给消防车水罐上水考虑,要保证2支水枪的流量,那么,最不利点处消火栓出口压力
经计算不应小于0.1Mpa.室外高压消火栓给水的出口压力,在最大用水量时,应满足喷嘴口径为19mm的水
枪布置在建筑物最高处,每支水枪的计算流量不小于5L/S,充实水柱不小于10m,采用直径65mm、长120m
的水带供水时的要求.其最不利点处消火栓的出口压力应是水柱喷嘴处所需水压、水带水头损失、水枪出
口与消火栓出口之间的高程压差三者之和.
四、施工安装
1)、施工安装应按照《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002相关标准
执行,可参考国家建筑标准设计图集01S201《室外消火栓安装》.
1)、施工安装应按照《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002相关标准
执行,可参考国家建筑标准设计图集01S201《室外消火栓安装》.
2)、系统必须进行水压试验,试验压力为工作压力的1.5倍,但不得小于0.6MPa.

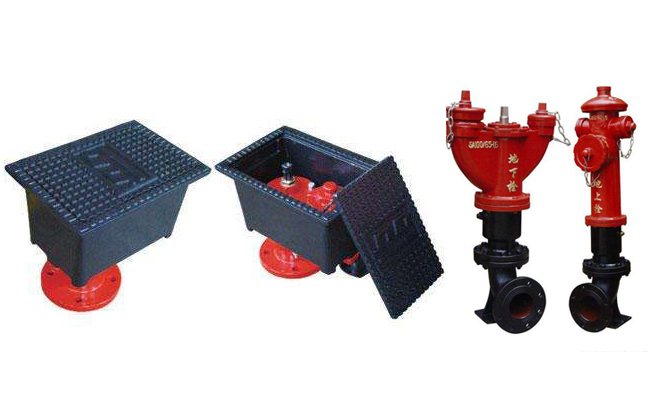

3)、室外地上式消火栓应有一个直径为150mm或100mm和两个直径为65mm的栓口.室外地下式消火栓应有
直径为100和65mm的栓口各一个.
4)、室外消火栓的保护半径不应超过150m,间距不应超过120m.
直径为100和65mm的栓口各一个.
4)、室外消火栓的保护半径不应超过150m,间距不应超过120m.
5)、室外消火栓距路边不应超过2m,距房屋外墙不宜小于5m.
6)、当建筑物在市政消火栓保护半径150m以内,且消防用水量不超过15L/s时,可不设室外消火栓.
7)、室外消火栓应沿高层建筑周围均匀布置,并不宜集中在建筑物一侧.
8)、人防工程室外消火栓距人防工程入口不宜小于5m.
9)、停车场的室外消火栓宜沿停车场周边设置,且距离最近一排汽车不宜小于7m,距加油站或库不宜小于15m.
10)、室外消火栓应设置在便于消防车使用的地点.
11)、工艺装置区内的消火栓应设置在工艺装置的周围,其间距不宜大于60.0m.当工艺装置区宽度大于120.0m
时,宜在该装置区内的道路边设置消火栓.
时,宜在该装置区内的道路边设置消火栓.
12)、 建筑的室外消火栓、阀门、消防水泵接合器等设置地点应设置相应的永久性固定标识.
13)、寒冷地区设置市政消火栓、室外消火栓确有困难的,可设置水鹤等为消防车加水的设施,其保护范围可根据
需要确定.
需要确定.
