如何读懂消防图纸？无论是消防设计部门，还是施工部门乃至消火栓泵厂家都有必要去熟知的一个环节。
消防图纸大致分4个专业 ，建筑、电气、给排水、暖通空调都有消防方面的要求。笼统地说，要看懂图纸，
首先要学会基本识图，这个是基本的，可以到书店买建筑识图的书或者在网络上搜一些教材，结合简单的图
纸学习，里面的符号代表的意义在图例中就可以找到。再就是要熟悉规范，设计图纸都是在国家规范的基础上
设计的，熟悉了规范，就容易理解为什么要这样设计，为什么不这样设计不行，规范中的黑体字是强制执行的，
也就是说必须执行的，不执行问题会很严重。第三就是熟悉系统的组成和系统的功能，这就要学习一些专业的
理论知识。
首先要学会基本识图，这个是基本的，可以到书店买建筑识图的书或者在网络上搜一些教材，结合简单的图
纸学习，里面的符号代表的意义在图例中就可以找到。再就是要熟悉规范，设计图纸都是在国家规范的基础上
设计的，熟悉了规范，就容易理解为什么要这样设计，为什么不这样设计不行，规范中的黑体字是强制执行的，
也就是说必须执行的，不执行问题会很严重。第三就是熟悉系统的组成和系统的功能，这就要学习一些专业的
理论知识。
拿到一份图纸，都要先明确好图纸的设计说明、图例。设计说明是一份图纸的纲要，包含设计意图，内容等，
不同的设计图例也会不一样，系统图是一本书的目录。读懂它就知道整个系统的布局、各布局间的连接方式
不同的设计图例也会不一样，系统图是一本书的目录。读懂它就知道整个系统的布局、各布局间的连接方式
读图次序：总平面图(分清各建筑)——图纸设计说明和图例——系统图——消防平面图
1.消防工程图纸一般分给排水(自动喷淋、消火栓、气体灭火)、电气(火灾自动报警)和防排烟部分。
2.消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，如喷头、水喷淋管道、支吊架、消火
栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定
额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警
部分的线管安装套电气安装定额等。
栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定
额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警
部分的线管安装套电气安装定额等。
3. 材料的算法：设备数量按图数即可，管道，线管需自行完善。
如何读懂消防图纸中电气线路
根据系统图结合平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。
一般系统图只是为了表示管线连接方式和规格，平面图电气的回路需要看线的标识，如某消防广播总线标识为采用2xZ
RBV-1.5mm2线，表示2根1.5平方铜芯阻燃聚氯乙烯绝缘电线(ZRBV)。由两根线组成回路，在系统图上只画一根线表
示，计算线长度时，要以两根算。
RBV-1.5mm2线，表示2根1.5平方铜芯阻燃聚氯乙烯绝缘电线(ZRBV)。由两根线组成回路，在系统图上只画一根线表
示，计算线长度时，要以两根算。
而消防电话总线采用ZRRVVP-2x1.0mm2线，表示一根阻燃屏蔽双绞线电缆，面积为2*1平方，在系统图上示意也
是一根线表示，计算长度时，按一根计。
一般线缆字母前面的数字表示根数，后面的表示一根线缆由几芯组成，如上面的2*1mm2，表示由两芯1mm2导线
组成一根线缆。电缆的符号标识还有很多，如，(ZR阻燃),(NH耐火),(WDZ低烟无卤)等，不同标识价格不同，作用也不同，
，弄清电缆的标识意义，这样看图纸才不会搞错。
在消防图纸中XL、WL、TL、JL、FL、PL、GL、NL是什么意思?
在消防图纸中，XL代表消防立管、WL代表污水立管、TL代表通气立管、JL代表给水立管、FL代表废水立管(排粪立管)、
PL代表排水立管(或GL)、NL代表空调凝结水立管。
PL代表排水立管(或GL)、NL代表空调凝结水立管。
例如：XL-1、XL-2、XL-3是指第几条的意思。
例如：XL代表的意思是X代表消防，L代表立管，以此类推WL，W代表污水，L代表立管，假如图纸上标识着XL-45标识
编号45的消防立管。
消防工程的基本图形大全
编号45的消防立管。
消防工程的基本图形大全
1.消防工程基本图形符号

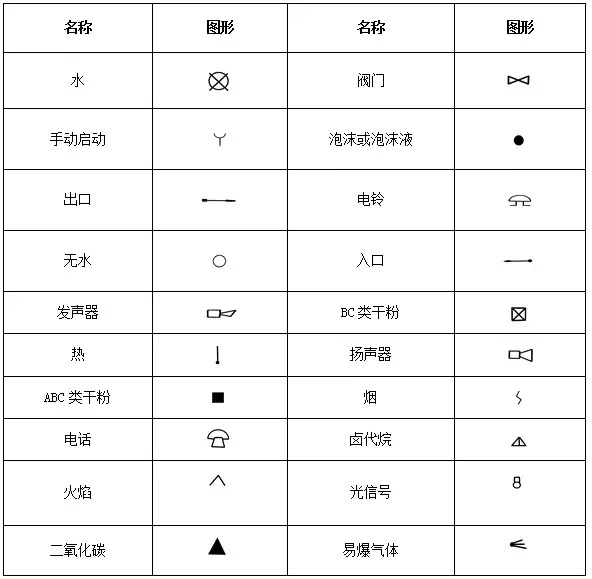

2.消防工程辅助符号

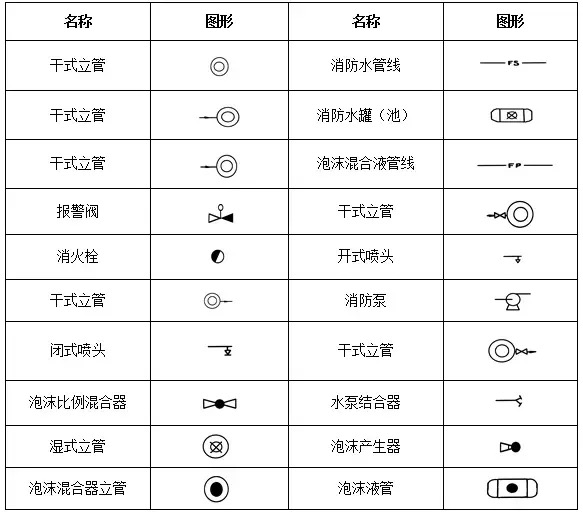

3.消防管路及配件符号

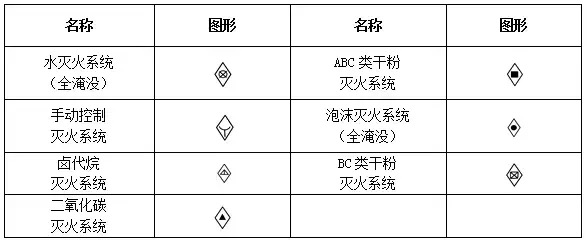

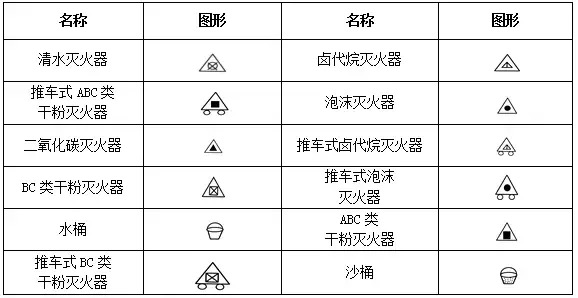

4.消防工程固定灭火器系统符号

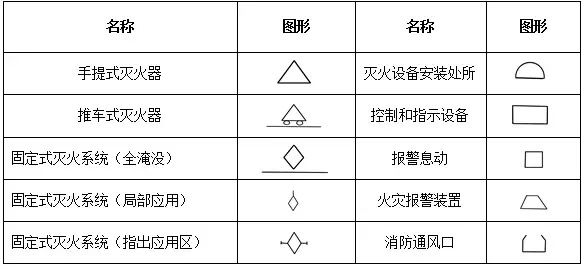

5.消防工程灭火设备安装处符号

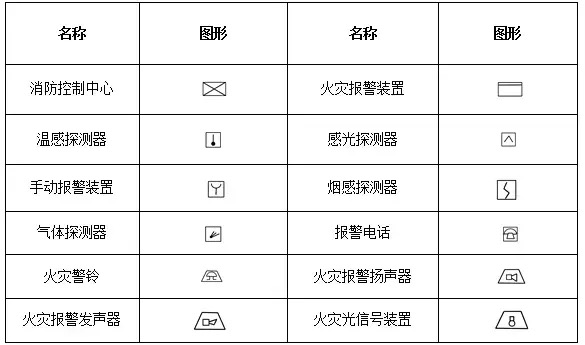

6.消防工程自动报警设备符号
以上内容概述了如何读懂消防图纸以及各种符号所代表的含义。希望能帮到广大消防工程设计和施工人员
以及消火栓泵生产和销售者。想了解更多关于消火栓泵的知识请点击下文
