如何实现消防泵的启停

                                                                                              2019-08-28 上午10时26分00秒 星期三

     如何在整个消防系统中，对消防水泵进行启动和停止，以下罗列详细的介绍

      消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关、或报警阀压力开关等信号直接自动启动消防水泵。消防水泵
房内的压力开关宜引入消防水泵控制柜内上述内容规定了消防水泵自动启动信号的采集原则性技术规定。

       国际上发达国家的启泵信号是压力和流量，其原因是可靠性高，水流指示器可靠性稍差，误动作概率稍高，我国在工程中也经常采用高位消防水箱的
水位信号，但因高位消防水箱的水位信号有滞后现象，目前工程中已经很少采用，但该信号可以作为报警信号。为此《消防给水及消火栓系统技术规范》
（GB 50974—2014）制订时规定采用压力开关和流量开关作为水泵启泵的信号，压力开关一般可采用电接点压力表、压力传感器等。

       压力开关通常设置在消防水泵房的主干管道上或报警阀上，流量开关通常设置在高位消防水箱出水管上。

需要指出的是：
1）消火栓系统中无稳压泵时，由高位消防水箱出水管上设置的流量开关自动启动消防水泵（图4-32）。
2）消火栓系统中有稳压泵时，由消防水泵出水管上设置的压力开关自动启动消防水泵（图4-33）。
3）流量开关性能基本要求：①动作后延迟30s再启泵；②流量不超过系统的设计泄露补水量时，不应动作；③消火栓出水后应动作。
4）报警阀的压力开关可取代图4-32、图4-33中的压力开关和流量开关启泵。
5）有稳压泵的消防系统中流量开关只做报警信号，不直接启泵。

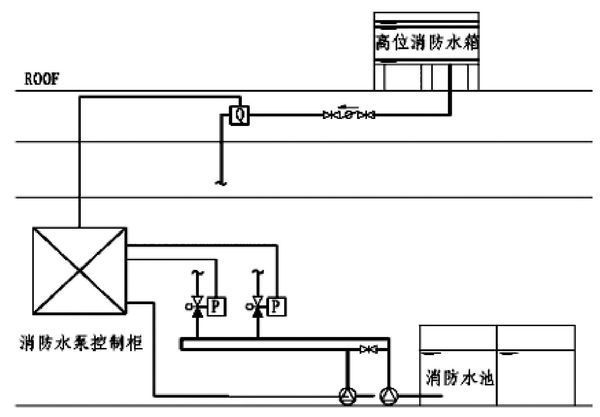

图4-32　无稳压泵消防系统

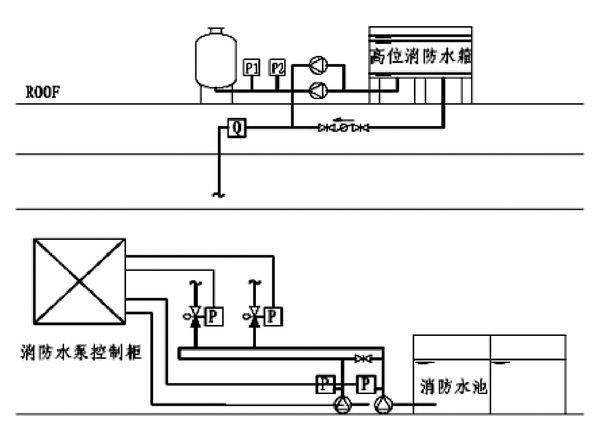

图4-33　有稳压泵消防系统

高压给水系统高位水池设置消防供水泵时，可用水池的水位控制启泵，启泵水位建议设在1/2有效水深处。如图4-34所示。

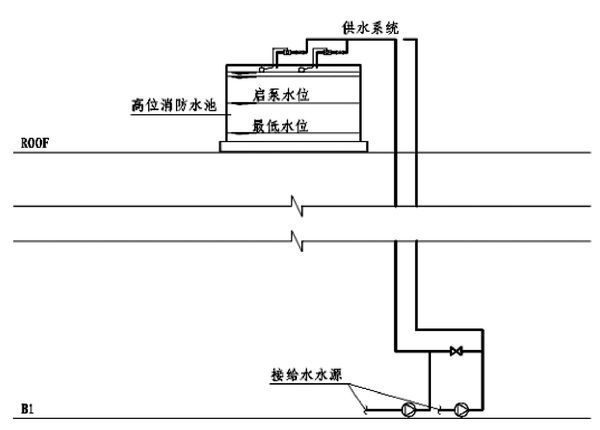

图4-34　水位控制自动启泵
